Jellemzők
- Pt 100 bemenet
- 3 vagy 4 vezetékes mérés
- -200 – +600 °C közötti mérési tartományok
- 4-20 mA-es, kétvezetékes távadó
- 0,2 °C pontosság
- 875 uA mérőáram
- 12,5 mm széles, TS-35 sínre pattintható kivitel

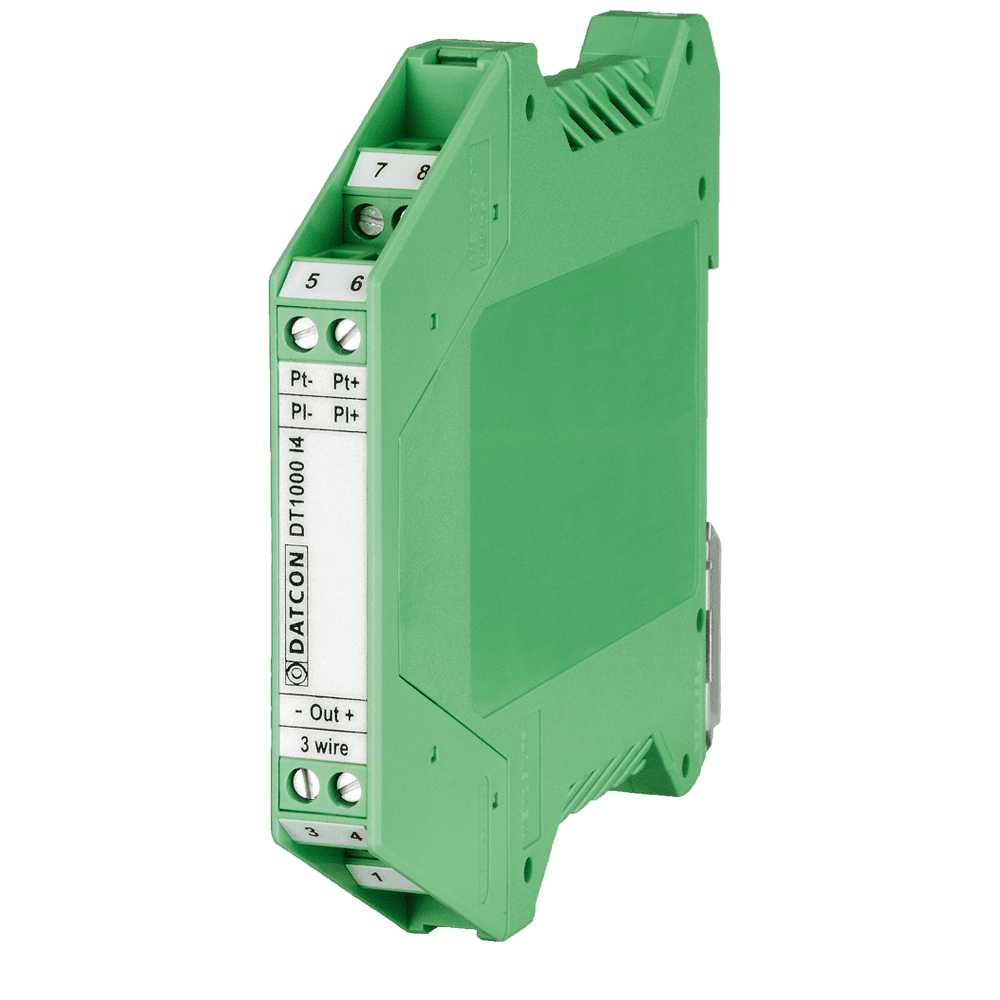

DT1000 I4 Hőmérséklet-távadó
Típustáblázat
Termékleírás
A DT1000 I4 hőmérséklet-távadó a bemenetére csatlakoztatott Pt 100 mérőérzékelő által érzékelt hőmérséklettel arányos 4-20 mA-es áramot szolgáltat. A készülék passzív kétvezetékes távadó, tápellátását a 4-20 mA-es hurokból nyeri.
A Pt 100 mérőérzékelő 3 vagy 4 vezetékkel csatlakoztatható a távadó bemenetére, 4 vezetékes mérés esetén a bekötő vezetékek és a csatlakozások ellenállásai nem okoznak járulékos hibát.
A mérőáram kb. 875 uA, így az érzékelő saját hőtermelése elhanyagolható. A hőmérséklet-tartományok gyárilag fix beállításúak, de rendelhetők eltérő beállítások is. A mérési tartományokat a fenti táblázat tartalmazza.
A távadó be- és kimenete galvanikusan nincs elválasztva.
Műszaki adatok
| Biztonsági adatok: | |
|---|---|
| A készülék bemeneti, kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével. | |
| Szennyezettségi fokozat: | 2 |
| Mérési kategória: | II |
| Bemeneti jellemzők: | |
| Bemeneti jel: | Pt100 mérőérzékelő ellenállása |
| Tartományok: | lásd a típustáblázatot |
| Mérőérzékelő bekötése: | 3 vagy 4 vezetékes |
| Mérőáram: | 800 μA (100 ohm érzékelő ellenállásnál) |
| Vezeték-ellenállás: | 100 ohm (max) |
| Kimeneti jellemzők: | |
| Kimeneti jel: | 4-20 mA |
| Túlvezérelhetőség: | 22 mA |
| Pontosság: | < 0,2 °C + 10 μA (Tk: 23 °C ±2 °C) < 0,6 °C + 50 μA (Tk: 0-60 °C) |
| Tápellátás: | |
| Tápfeszültség: | 10-30 VDC |
| Környezeti feltételek: | |
| Működési hőmérséklet-tartomány: | 0-60 °C, kérésre -20 - +60 °C |
| Relatív légnedvesség: | 90% (max., nem lecsapódó) |
| Telepítés helye: | műszerszekrény |
| Telepítés: | függőlegesen (vízszintes sínre szerelve) |
| Elektromágneses kompatibilitás (EMC) MSZ EN 61326 szerint: |
|
| Zavartűrés: | ipari környezet |
| Zavarkibocsátás: | 1. csoport, B osztály |
| Általános adatok: | |
| Kivitel: | TS-35 sínre pattintható sorkapocsdoboz, anyaga: poliamid PA6.6 |
| Csatlakozás: | csavarszorításos kötés |
| Csatlakozó vezeték keresztmetszete: | 0,25-2,5 mm2 (max.) |
| Méret: | 12,5 × 99 × 115 mm (szélesség × magasság × mélység) |
| Tömeg: | 0,15 kg |
| Védettség: | IP 20 |
| További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja! | |
Letöltések
| Termék szórólap | Kezelési útmutató |
Alkalmazástechnikai ábra
