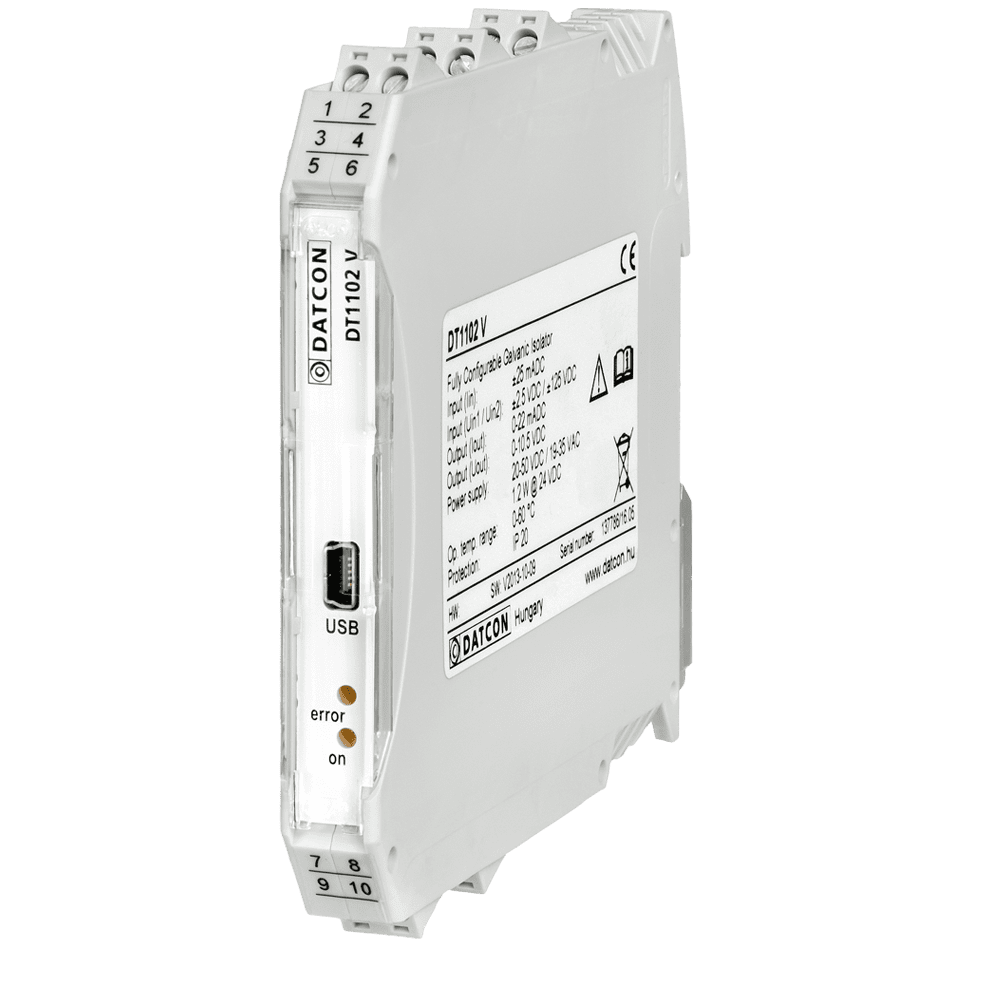

DT1102 V Szabadon konfigurálható galvanikus leválasztó

Jellemzők

  • szabadon konfigurálható be- és kimenetek, USB porton keresztül
  • -125 – +125 V / -2,5 – +2,5 V / -25 – +25 mA bemeneti tartományok
  • 0 – 22 mA / 0 – 10,5 V kimeneti tartományok
  • háromutas elválasztás
  • nemlinearitás: < 0,01%
  • hőmérsékletfüggés: tip. 25 ppm / °C
  • 24 VDC ± 10%,
    230 V AC/DC ± 10% tápellátású változatok
  • 12,5 mm széles, TS-35 sínre pattintható sorkapocsdoboz

Típusjelölés

DT1102 V szabadon konfigurálható galvanikus leválasztó-típustáblázat

Termékleírás

A DT1102 V … szabadon konfigurálható galvanikus leválasztók a távadó és a jelfeldolgozó egység közötti galvanikus elválasztást és jelátalakítást biztosítják. Mind a bemeneti-, mind pedig a kimeneti jelszint – USB porton keresztül – a megadott tartományokon belül szabadon megválasztható.
A galvanikus elválasztás háromutas, azaz a bemenet, a kimenet, és a tápellátás egymástól galvanikusan független.
Az üzemi elválasztási feszültség 250 VACeff, a bemenet-, a kimenet- és a tápfeszültségkapcsok között.
A készülék három bemenettel:

  • áram: – 25 mA – +25 mA*
  • feszültség: – 2,5 V– +2,5 V*
  • feszültség: – 125 V– +125 V*

illetve két kimenettel rendelkezik:

  • áram: 0 – 22 mA*
  • feszültség: 0 – 10,5 V*.

* egyidejűleg csak egy bemenet, illetve egy kimenet használható

Kétféle tápellátással rendelhetők a készülékek:

  • DT1102 V: 24 VDC ± 10%
  • DT1102 V PS: 230 V AC/DC ± 10%.

A bemeneti-, kimeneti jelszintek USB interfészen keresztül szabadon konfigurálhatók.
A konfiguráló program a gyártó honlapjáról szabadon letölthető.
Az USB interfész a készüléktől galvanikusan elválasztott, így a PC üzemi körülmények között is csatlakoztatható a készülékhez.
Az átviteli jellemzők kiemelkedően jók: a nemlinearitás < 0,01%, a hőmérsékleti tényező < 25 ppm / °C tipikusan.
Az előlapi LED indikátorok tájékoztatást adnak a tápellátás meglétéről és az esetleges hibaállapotokról.

Műszaki adatok

Biztonsági adatok:
A készülék bemeneti / kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével:
Szennyezettségi fokozat:2
Mérési kategória:II
Bemeneti jellemzők:
Bemeneti jel:egyenáram vagy egyenfeszültség
Mérési tartomány:-2,5 - +2,5 V @ Uin1
-125 - +125 V @ Uin2
-25 - +25 mA @ Iin
Túlterhelhetőség:50 V @ Uin1
150 V @ Uin2
±200 mA @ Iin
Skálázás:lineáris, a kezdő és a végérték szabadon beállítható a teljes tartományban
Bemeneti ellenállás (feszültségbemenet):
Uin1:1,1 Mohm (a kezdő és a végérték a -500 - +500 mV tartományban)
124 kohm (a kezdő vagy végérték a -500 - +500 mV tartományon kívül,
de a -2,5 - +2,5 V tartományt nem lépi túl)
Uin2:1 Mohm
Bemeneti ellenállás (árambemenet):10 ohm
Mérési hiba a bemenetre vonatkoztatva:±0,05% @ 25 ºC ±2 ºC
Hőmérsékletfüggés:tip.: 25 ppm / ºC; max.: 50 ppm / ºC
Tápfeszültségfüggés:elhanyagolható
Konfigurálás:USB porton keresztül
Bemenet:Uin1:Uin1:Uin1:Uin2:Uin2:Uin2:Iin:
Bemenet, bemenőjel-tartomány:±200 mV±500 mV±2,5 V±10 V±50 V±125 V±25 mA
A kezdő és végérték javasolt
különbsége legalább:
30 mV50 mV0,2 V0,5 V2 V6 V1 mA
Kimeneti jellemzők:
Kimeneti jel:egyenáram vagy egyenfeszültség
Tartományok:0-22 mA (áramkimenet)0-10,5 V (feszültségkimenet)
Határolás:22 mA (áramkimenet)10,5 V (feszültségkimenet)
Megengedett lezáróellenállás értéke:≤600 ohm (áramkimenet)≥500 ohm (feszültségkimenet)
Kimeneti ellenállás:>5 Mohm (áramkimenet)<0,2 ohm (feszültségkimenet)
Kimeneti jel hibája:±0,05% @ 25 ºC ±2 ºC
Nemlinearitás:0,01 % (max.)
Hőmérsékletfüggés:tip.: 25 ppm / ºC; max.: 50 ppm / ºC
Tápfeszültségfüggés:elhanyagolható
Beállási idő:250 ms (90%) / 300 ms (99%)
Galvanikus elválasztás:
Üzemi elválasztási feszültség:250 Veff (a bemenet, a kimenet és a tápfeszültség-kapcsok között)
2500 VDC (1 min.)
Tápellátás:
Tápfeszültség:24 VDC ± 10% (DT1102 V)230 V AC/DC ± 10% (DT1102 V PS)
Fogyasztás:≤ 1,6 W / 2,2 VA (DT1102 V)≤ 1,8 W / 2.4 VA (DT1102 V PS)
Környezeti feltételek:
Működési hőmérséklet-tartomány:0-60 °C, kérésre -20 - +60 °C
Relatív légnedvesség:90% (max., nem lecsapódó)
Telepítés helye:műszerszekrény
Telepítés:függőlegesen (vízszintes sínre szerelve)
Elektromágneses kompatibilitás (EMC)
MSZ EN 61326-1 szerint:
Zavarkibocsátás:1. csoport, B osztály
Zavartűrés:ipari környezet
Általános adatok:
Kivitel:TS-35 sínre pattintható sorkapocsdoboz, anyaga: poliamid PA6.6
Csatlakozás:dugaszolható, csavarszorításos csatlakozó
Csatlakozó vezeték keresztmetszete:0,25-2,5 mm2 (max.)
Méret:12,5 × 99 × 115 mm (szélesség × magasság × mélység)
Tömeg:0,15 kg
Védettség:IP 20
További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja!
