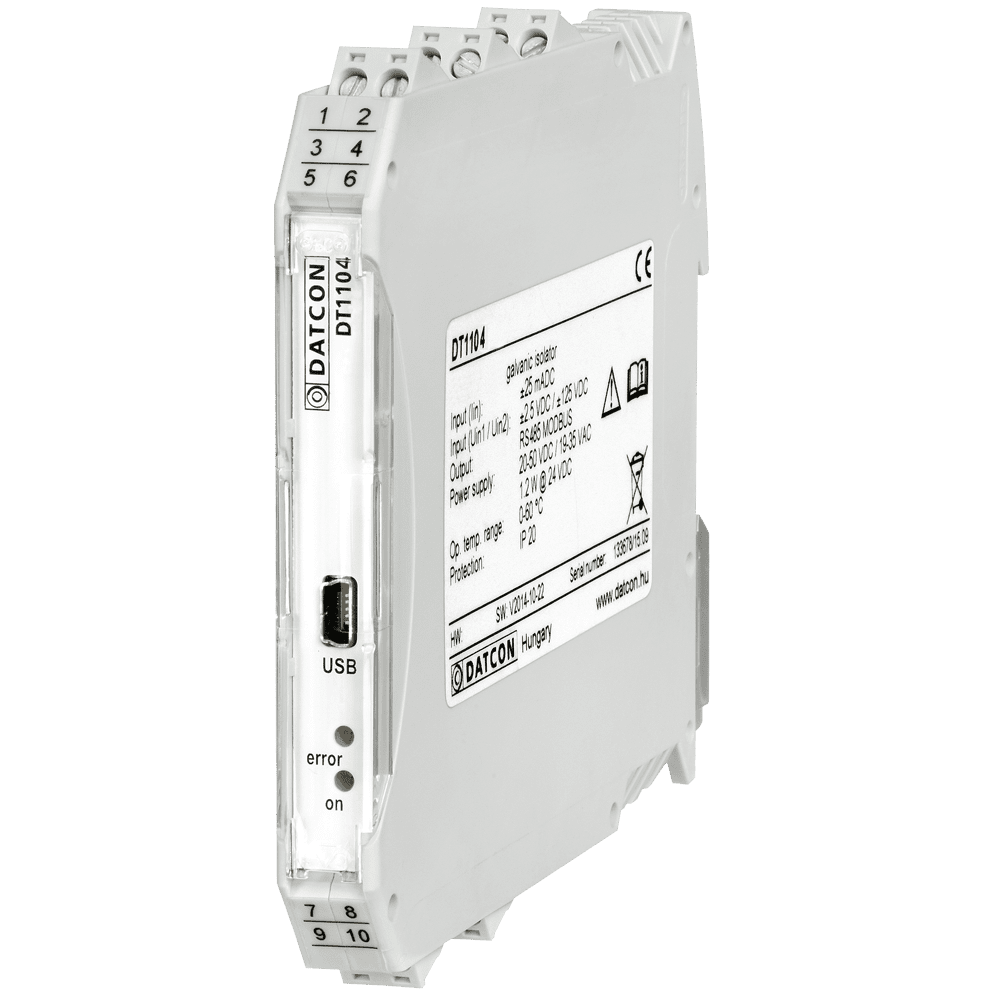

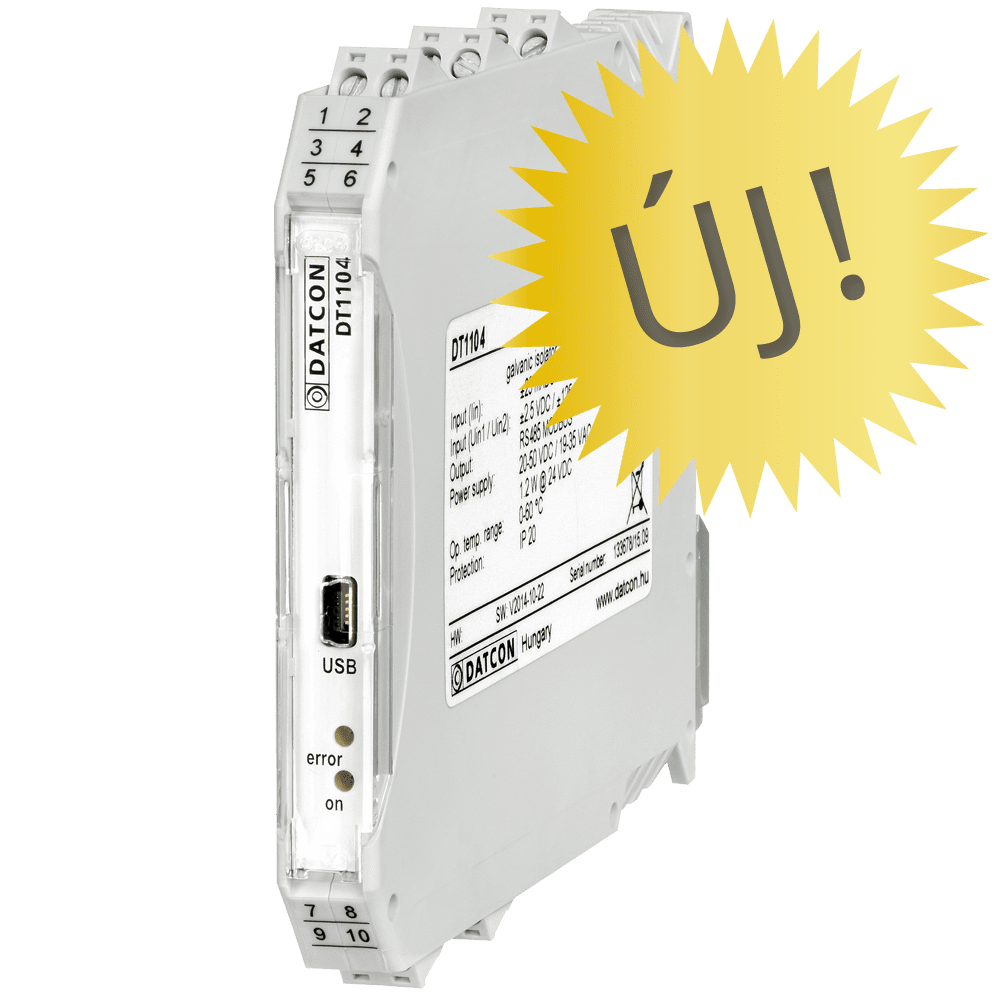

A DT1104 UI RS4 … MODBUS kimenetű galvanikus leválasztók a távadók és a jelfeldolgozó egység közötti galvanikus elválasztást, jelátalakítást és jeltovábbítást biztosítják.
A bemenet, távadók áram vagy feszültség -jelének fogadására alkalmas, a kimeneti jel digitális, amelyet RS485 interfészen keresztül lehet kiolvasni. A kommunikációs protokoll MODBUS RTU/ASCII slave.
Egy közös RS485 kommunikációs buszon – vonalerősítő alkalmazása nélkül – akár 32 db DT1104 UI RS4 kimenetét lehet felfűzni és csatlakoztatni a jelfeldolgozó egységhez (PLC, DCS).
A DT1104 UI RS4 elválasztók alkalmazásának több előnye is van:
A galvanikus elválasztás háromutas, azaz a bemenet, a kimenet és a tápellátás egymástól galvanikusan független. Az üzemi elválasztási feszültség 250 VACeff, a bemenet-, a kimenet- és a tápfeszültségkapcsok között.
A készülék két bemenettel rendelkezik:
* Egyidejűleg csak egy bemenet, illetve egy kimenet használható
A bemeneten rendelkezésre áll egy 22 V / 24 mA távadó-táp, passzív kétvezetékes távadók tápellátására.
Az RS485 kommunikációs kimeneten keresztül MODBUS RTU/ASCII slave protokollal – akár fizikai mérőszámban is – kiolvasható a bemeneti jel értéke.
Az elválasztó paraméterei USB porton keresztül beállíthatók: bemeneti jel típusa, tartománya, skálázása, kommunikációs paraméterek. A mért jel értéke és az esetleges hibaállapotok kiolvashatók. Az USB interfész a készülék bemenetétől galvanikusan elválasztott, így a konfiguráló eszköz üzemi körülmények között is csatlakoztatható a készülékhez.
A konfiguráló program a gyártó honlapjáról szabadon letölthető, az USB kábel tartozéka a készüléknek.
Az előlapi LED indikátorok tájékoztatást adnak a tápellátás meglétéről és az esetleges hibaállapotokról.
Kétféle tápellátással rendelhetők a készülékek:
| Biztonsági adatok: | |
|---|---|
| A készülék bemeneti / kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével:elválasztottak, az elválasztás eleget tesz | |
| Szennyezettségi fokozat: | 2 |
| Mérési kategória: | II |
| Bemeneti jellemzők: | |
| Bemeneti jel: | egyenáram vagy egyenfeszültség |
| Mérési tartományok: | 0-20 mA, 4-20 mA, 0-10 V, 2-10 V |
| Túlterhelhetőség: | 400 mA (árambemenet) 100 V (feszültségbemenet) |
| Bemeneti ellenállás (árambemenet): | 10 ohm |
| Bemeneti ellenállás (feszültségbemenet): | 102 kohm |
| Távadó-tápellátás: | |
| Feszültség: | 22 VDC (24 mA terhelésnél) |
| Mérési hiba a bemenetre vonatkoztatva: | ±0,05% @ 25 °C ±2 °C |
| Hőmérsékletfüggés: | <25 ppm / °C tipikusan |
| Tápfeszültségfüggés: | elhanyagolható |
| Konfigurálás: | USB porton keresztül |
| Kimeneti jellemzők: | |
| Interfész: | RS485, galvanikusan elválasztott |
| Kommunikációs protokoll: | MODBUS RTU / ASCII slave |
| Támogatott parancsok: | 3 – regisztertömb-olvasás |
| Kommunikációs sebesség: | 2400 / 4800 / 9600 / 14400 / 19200 / 38400 Baud |
| Paritás: | elhanyagolható |
| Címtartomány: | 0–247 (0: a készülék nem válaszol semmilyen kérdésre) |
| Interfészcsatlakozás: | két dugaszolható csavarszorításos sorkapocs (egyik csatlakozó a master felé a másik csatlakozó a következő egység felé vagy a lezáró ellenállásnak) |
| Egy RS485 szegmensben elhelyezhető készülékek száma: | 32 |
| Beállási idő: | 100 ms |
| Galvanikus elválasztás: | |
| Üzemi elválasztási feszültség: | 250 Veff (a bemenet, a kimenet és a tápfeszültségkapcsok között) 2500 VDC (1 min.) |
| Tápellátás: | |
| Tápfeszültség: | 24 V ± 10% DC (DT1104 UI RS4) 230 V ± 10% AC/DC (DT1104 UI RS4 PS) |
| Fogyasztás: | ≤ 1,6 W / 2,2 VA (DT1104 UI RS4) ≤ 1,8 W / 2.4 VA (DT1104 UI RS4 PS) |
| Környezeti feltételek: | |
| Működési hőmérséklet-tartomány: | 0-50 °C, kérésre -20- +60 °C |
| Relatív légnedvesség: | 90% (max., nem lecsapódó) |
| Telepítés helye: | műszerszekrény |
| Telepítés (javasolt): | függőlegesen (vízszintes sínre szerelve) |
| Elektromágneses kompatibilitás (EMC) MSZ EN 61326-1 szerint: | |
| Zavarkibocsátás: | 1. csoport, B osztály |
| Zavartűrés: | ipari környezet |
| Általános adatok: | |
| Kivitel: | TS-35 sínre pattintható sorkapocsdoboz, anyaga: poliamid PA6.6 |
| Csatlakozás: | dugaszolható, csavarszorításos csatlakozó |
| Csatlakozó vezeték keresztmetszete: | 0,25-2,5 mm2 |
| Méret: | 12,5 × 99 × 115 mm (szélesség × magasság × mélység) |
| Tömeg: | 0,15 kg |
| Védettség: | IP 20 |
| További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja! | |
