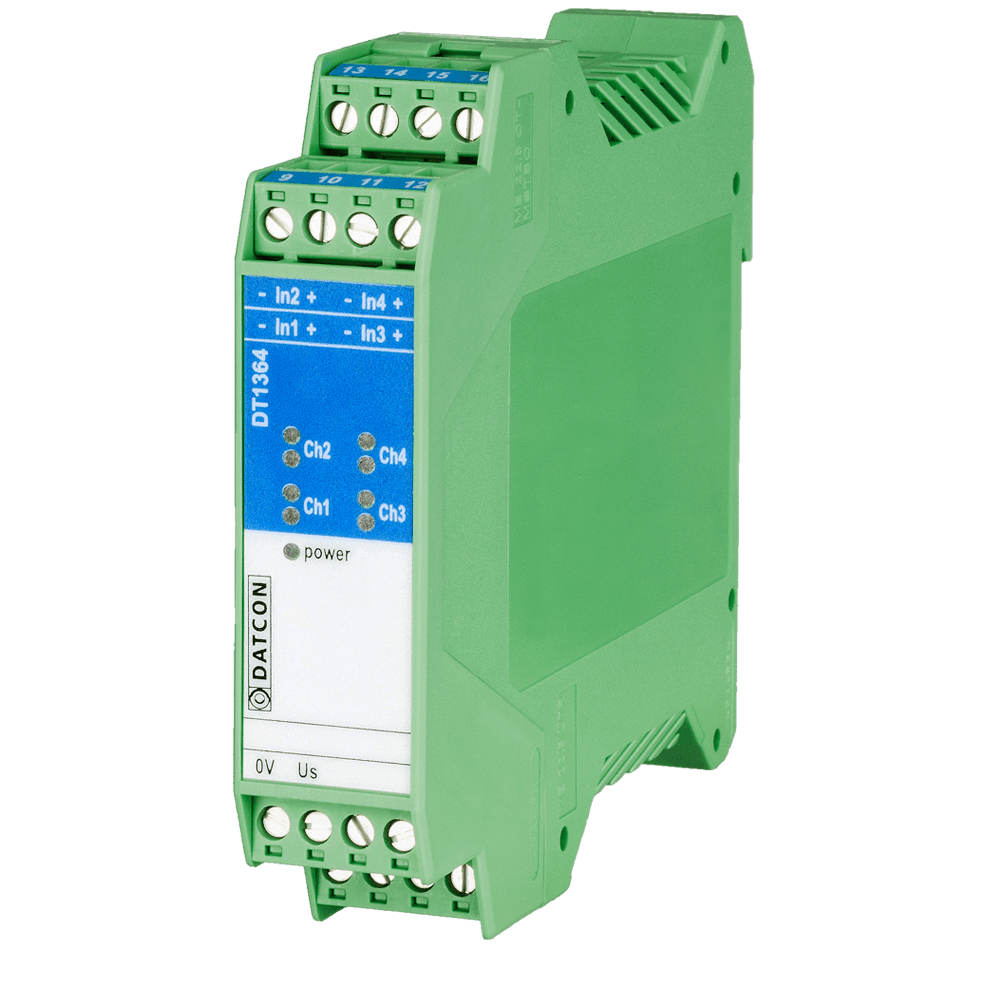

DT1364 Gyújtószikramentes NAMUR / kontaktus leválasztó

Jellemzők

  • 4 csatornás változat
  • 4 NAMUR / kontaktus bemenet
  • 4 záróérintkezős jelfogó kimenet
  • bemeneti szakadás- / zárlatfigyelés funkció
    (ki / be kapcsolható)
  • logikai invertálás funkció (ki / be kapcsolható)
  • 19-29 VDC tápfeszültség tartomány
  • 22,5 mm széles TS-35 sínre pattintható kivitel

Típustáblázat

DT13xx gyújtószikramentes NAMUR / kontaktus leválasztó típustáblázat

Termékleírás

A DT1364 gyújtószikramentes NAMUR / kontaktus leválasztók a zóna 0, zóna 1 besorolású robbanásveszélyes térben lévő közelítésérzékelők, kontaktusok és a biztonságos térben lévő jelfeldolgozó egység közötti jelátvitelt biztosítják, elválasztva egymástól a bemeneteket, a kimeneteket és a tápellátást.
A készülék gyújtószikramentes védelmi jele: II (1) GD [Ex ia] IIC/IIB (-20 °C < Ta < +50 °C). A kimenet zárókontaktus.
A készülék 4 csatornás változatban készül. A többcsatornás változatoknak kiemelkedően alacsony az egy csatornára vetített költsége. A készülékeknél a bemeneti vezetékszakadás- és vezetékzárlat-figyelés kikapcsolható, illetve a logikai irány megfordítható. A vezetékhibát és a kimenet aktív állapotát indikátorok jelzik.
Rendelhető < 0,5 mA bemeneti áramú változat gázfogyasztásmérő kimeneti kontaktusának leválasztására.
A tápfeszültség-tartomány 19-29 VDC, amely lehetővé teszi nem stabilizált tápegység használatát is.

Műszaki adatok

Biztonsági adatok:
A készülék bemeneti, kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével.
Szennyezettségi fokozat:2
Mérési kategória:II
Robbanásbiztonsági adatok:
Tanúsítvány:BKI 14 ATEX 0012
Védelmi jel:II (1) G [Ex ia Ga] IIC/IIB (-20 °C < Ta < +50 °C)
II (1) D [Ex ia Da] IIIC (-20 °C < Ta < +50 °C)
Gyújtószikramentességre vonatkozó biztonsági adatok:
IICIICIIBIIB
Uo [V]Io [mA]Po [mW]Co [uF]Lo [mH]Co [uF]Lo [mH]
8,6111,624,96210020200
Um:250 Veff
Bemeneti jellemzők:
Az MSZ EN 60947-5-6 (NAMUR) szabványnak megfelelően:
Üresjárási feszültség:8,2 V
Rövidzárási áram:8,2 mA
Bemeneti ellenállás:1000 ohm
Kisáramú kontaktusleválasztó kivitel, külön rendelésre:
Üresjárási feszültség:8,2 V
Rövidzárási áram:0,5 mA (max.)
Bemeneti ellenállás:18 kohm
Kimeneti jellemzők:
Kontaktusok:záró vagy váltó érintkező
Kontaktusok terhelhetősége:250 VAC, 5 AAC, 500 VA vagy 30 VDC, 5 ADC
Galvanikus elválasztás:
Üzemi elválasztási feszültség:250 Veff (a bemenet, a kimenet és a tápfeszültségkapcsok között)
Vizsgálati feszültség:2500 VDC
Konfigurálás:
Konfigurálás:DIP kapcsolók
Tápellátás:
Tápfeszültség:19-29 V DC
Fogyasztás:típusonként változik
Környezeti feltételek:
Működési hőmérséklet-tartomány:-20 - +50 °C
Relatív légnedvesség:90% (max., nem lecsapódó)
Telepítés helye:műszerszekrény a biztonságos térben
Telepítés:függőlegesen (vízszintes sínre szerelve)
Elektromágneses kompatibilitás (EMC)
MSZ EN 61326 szerint:
Zavartűrés:ipari környezet
Zavarkibocsátás:1. csoport, B osztály
Általános adatok:
Kivitel:TS-35 sínre pattintható sorkapocsdoboz, anyaga: poliamid PA6.6
Csatlakozás:csavarszorításos kötés
Csatlakozó vezeték keresztmetszete:0,25-1,5 mm2 (max.)
Méret:22,5 × 99 × 115 mm (szélesség × magasság × mélység)
Tömeg:típusonként változik
Védettség:IP 20
További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja!
