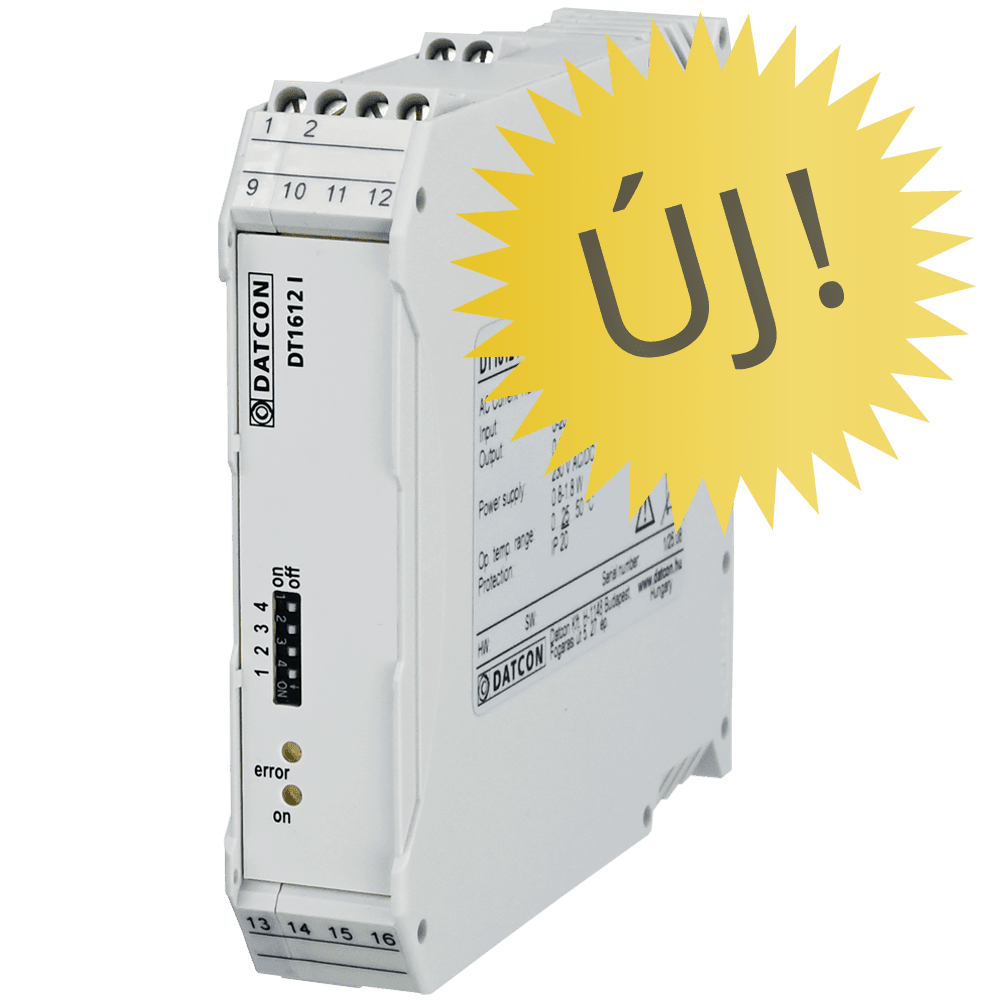

A DT1612 I Váltakozóáram távadók, a bementi jel valódi effektív értékével (TRMS) arányos, kimeneti jelet állítanak elő.
A bemenetet szélessávú mérőtranszformátor választja el a mérendő hálózattól.
A távadók bemenetei megfelelnek a CAT III mérési kategória követelményinek.
Előlapi kapcsolókkal választhatók ki a bemeneti méréstartományok:
A bemenetek a névleges méréstartomány kétszereséig tartósan túlvezérelhetők.
A méréstartomány – x/5 illetve x/1 áttételű, külső áramváltóval tetszőlegesen bővíthető.
A távadók kimenete lehet aktív áram, illetve feszültség, melyek külön kimeneten jelennek meg.
A kimeneti jeltartományok is előlapi kapcsolóval választhatók ki.
A távadók pontossága: 0.2%, a 40 – 400 Hz frekvencia tartományban.
A beállási idő: 120ms (max.)
Kétféle tápellátással rendelhetők a készülékek:
A bemenetek, a kimenetek és a tápellátás egymástól galvanikusan elválasztottak, az elválasztás eleget tesz az MSZ EN61010-1 előírásainak.
Előlapi indikátorok jelzik a távadó üzemkész állapotot és az esetleges hibaállapotokat.
A készülék sorkapocsdoboz kivitelű, szélessége: 22,5 mm.
A távadók teljes egészében megfelelnek az MSZ EN 60688 szabvány előírásainak.
| Biztonsági adatok: | |
|---|---|
| A készülék bemeneti / kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével: | |
| Szennyezettségi fokozat: | 2 |
| Mérési kategória: | CAT III |
| Bemeneti jellemzők: | |
| Bemeneti áram: | lásd a típustáblázatot |
| Tartós túlvezérelhetőség: | 2 × I |
| Rövid idejű (1 sec.) túlvezérelhetőség: | 20 × I, 200 A (max.) |
| Bemenetek fogyasztása: | 0,2 VA (max.) |
| Frekvenciatartomány: | 40–400 Hz |
| Kimeneti jellemzők: | |
| Kimeneti feszültség: | 0-10 V (max. 14 V) |
| Kimeneti áram: | 0-20 mA (max. 24 mA) |
| Terhelőellenállás: | 500 kohm (min.) |
| Lezáróellenállás: | 500 ohm (max.) |
| Túlfeszültségvédelem: | 18 V (határoló) |
| Túláramvédelem: | 40 mA (határoló) |
| Beállási idő: | 120 ms (max.) |
| Kimeneti jel hibája: | 0,2% (max.) |
| Hőmérsékletfüggés: | 50 ppm / °C (tipikusan) |
| Frekvenciafüggés: | 0,2% (max., 40–400 Hz) |
| Tápfeszültségfüggés: | elhanyagolható |
| Terhelésfüggés: | elhanyagolható |
| Átalakítási jellemző: | valódi effektív érték |
| Tápellátás: | |
| Tápfeszültség: | 24 VDC ±10% (DT1612 I ...) 230 V AC/DC ±10% (DT1612 I ... PS) |
| Fogyasztás: | 1,2 W (DT1612 I ...) 1,5 VA (DT1612 I ... PS) |
| Környezeti feltételek: | |
| Működési hőmérséklet-tartomány: | 0–60 °C, kérésre -20 – +60 °C |
| Relatív légnedvesség: | 90% (max., nem lecsapódó) |
| Telepítés helye: | műszerszekrény |
| Telepítés: | függőlegesen (vízszintes sínre szerelve) |
| Elektromágneses kompatibilitás (EMC) MSZ EN 61326-1 szerint: |
|
| Zavarkibocsátás: | 1. csoport, B osztály |
| Zavartűrés: | ipari környezet |
| Általános adatok: | |
| Kivitel: | TS-35 sínre pattintható sorkapocsdoboz, anyaga: poliamid PA6.6 |
| Villamos csatlakozás: | csavarszorításos csatlakozó |
| Csatlakozó vezeték keresztmetszete: | 2,5–4,0 mm2 |
| Méret: | 22,5 × 104 × 114 mm (szélesség × magasság × mélység) |
| Tömeg: | 0,125 kg |
| Védettség: | IP 20 |
| További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja! | |
