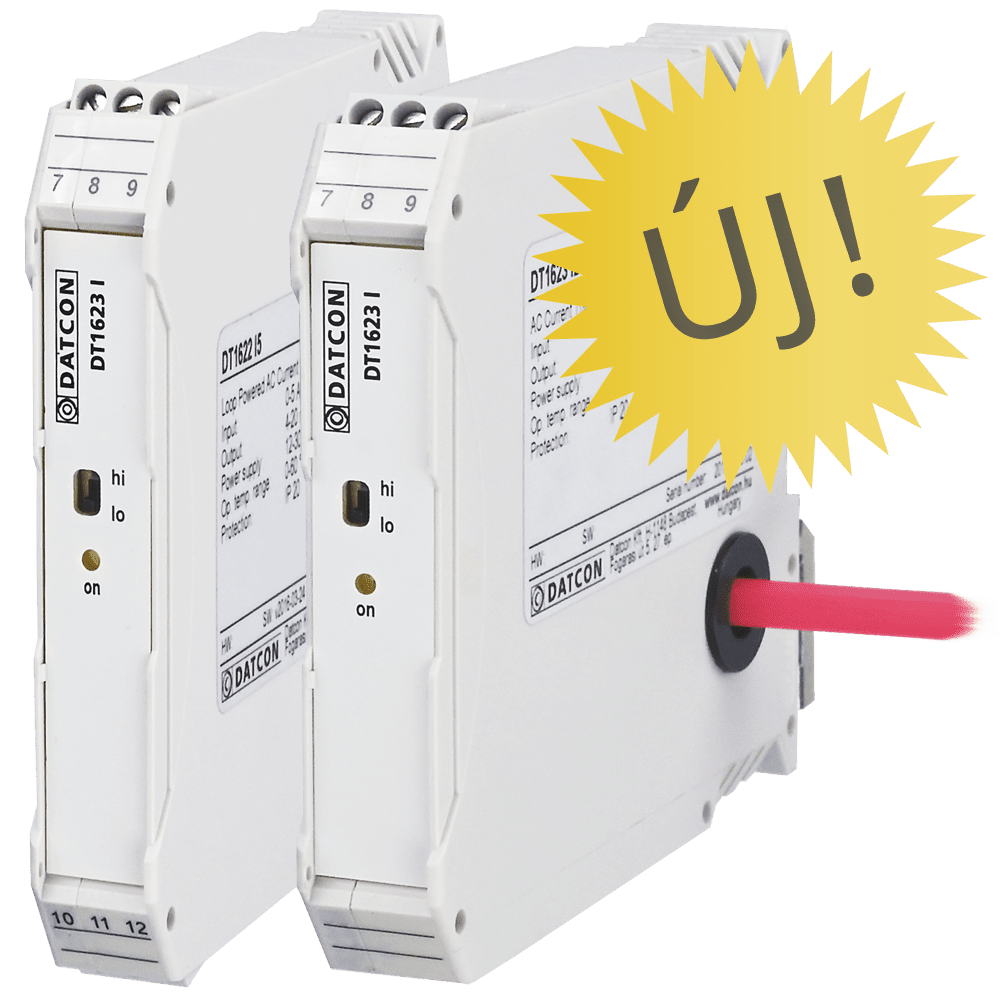

A DT1623 Ix Váltakozóáram távadók a bemeneti jel valódi effektív értékével (TRMS) arányos, 400–2000 Hz frekvenciatartományú négyszögjel kimenetet állítanak elő, a feldolgozó egység számára.
A frekvencia kimenet alkalmazásával – PLC-s jelfeldolgozó esetén – költséges analóg bemenetet lehet kiváltani számláló bemenettel.
A készülékek 24 VDC tápellátással működtethetők.
A távadók bemeneteit szélessávú mérőtranszformátor választja el a mérendő hálózattól. A bemenetek megfelelnek a CAT III mérési kategória előírásainak.
Három változatban, 6 méréstartománnyal rendelhetők a készülékek, a fenti típustáblázat szerint. Az adott típuson
belül a méréstartomány, az előlapi „Hi-Lo” kapcsolóval választható ki. Az 5/1 AAC bemenetű változatnál – külső – x/5 illetve x/1 áttételű áramváltóval a méréstartomány tetszőlegesen bővíthető.
A bemenetek a névleges méréstartomány kétszereséig tartósan túlvezérelhetők.

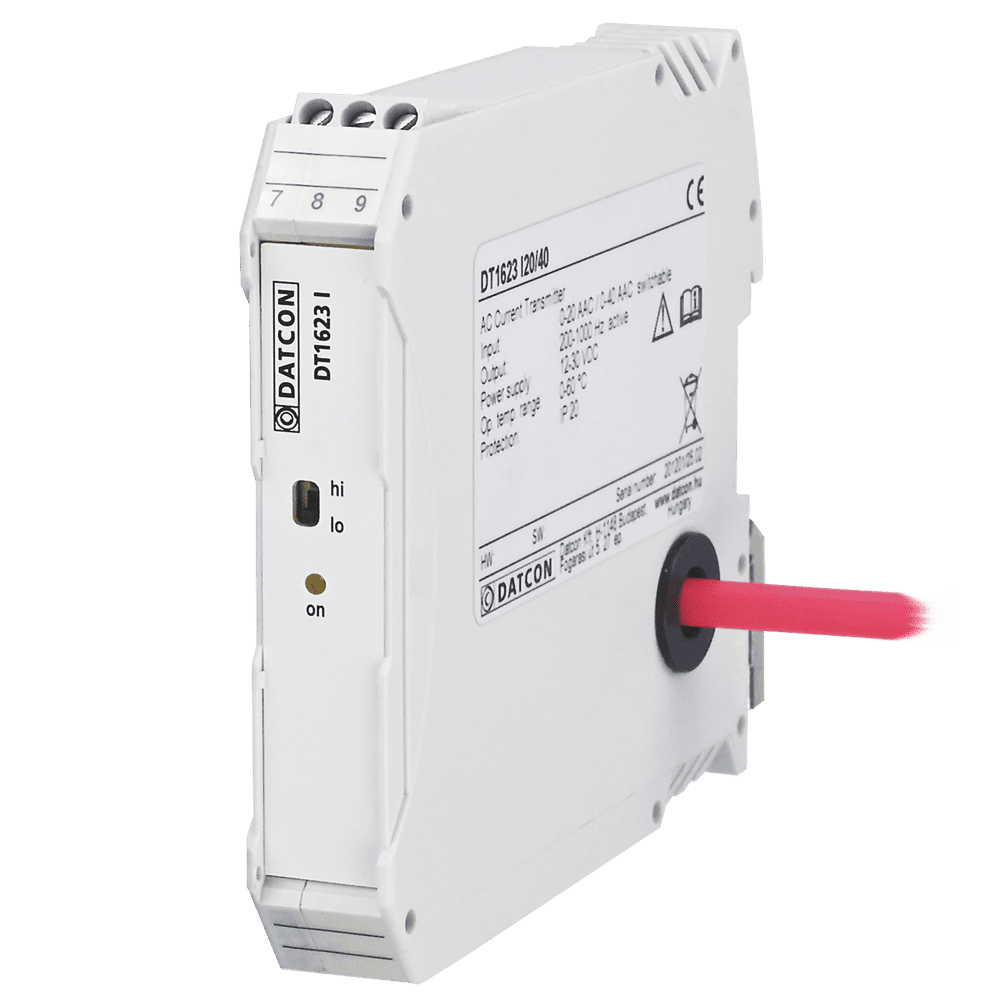

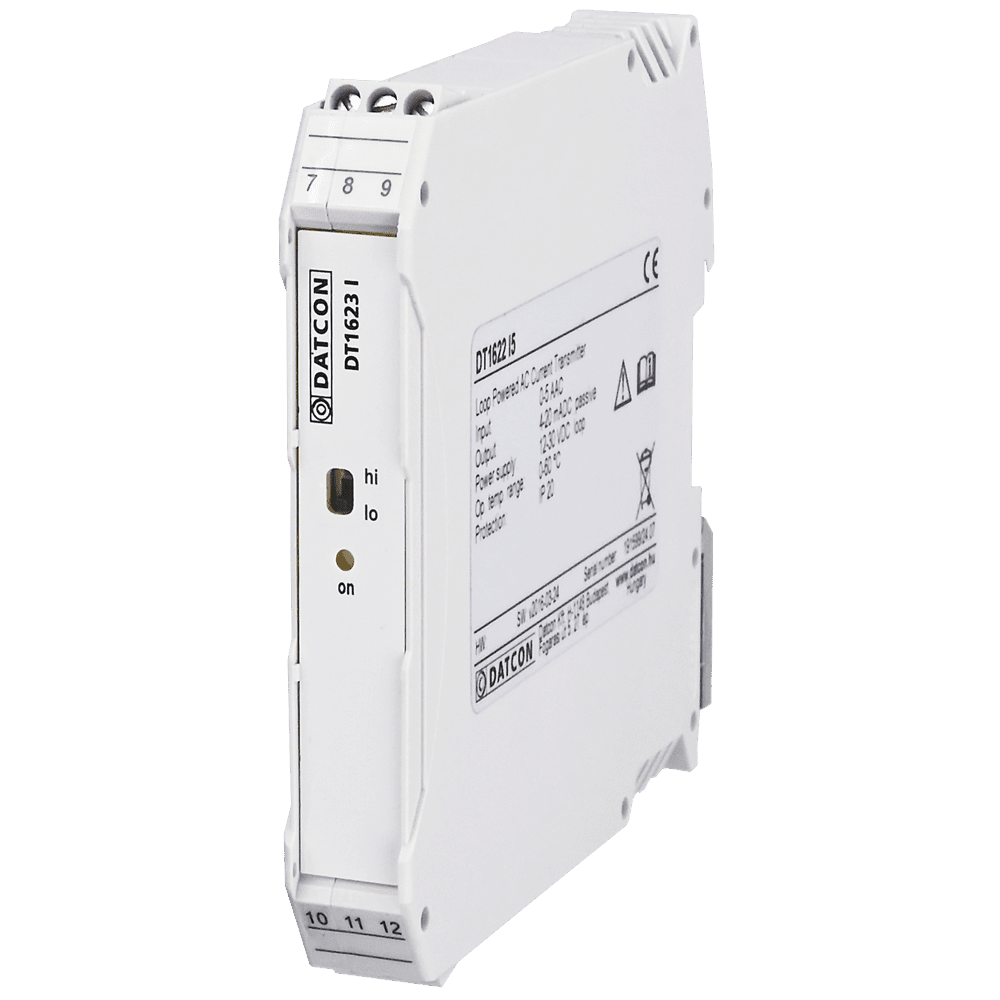

Az I5/1 méréstartományú változatnál sorkapcson keresztül csatlakoztatható a mérendő áram, a magasabb méréstartományoknál a dobozon lévő nyíláson keresztül kell átfűzni a mérendő áram vezetékét.
Előlapi zöld indikátor jelzi a készülék üzemállapotát, a folyamatos fény a helyes működést, villogó fény a hibaállapotot.
A készülék sorkapocsdoboz kivitelű, szélessége: 17.5 mm.
A távadók teljes egészében megfelelnek az MSZ EN 60688 szabvány előírásainak.
| Biztonsági adatok: | |
|---|---|
| A távadók bemeneti és kimeneti csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével. | |
| Szennyezettségi fokozat: | 2 |
| Mérési kategória: | CAT III |
| Bemeneti jellemzők: | |
| Bemeneti áram: | lásd a típustáblázatot |
| Átalakítási jellemző: | valódi effektív érték |
| Tartós túlvezérelhetőség: | 2 × I |
| Rövid idejű (1 sec.) túlvezérelhetőség: | 20 × I |
| Bemenetek fogyasztása: | 0,25 VA (max.) |
| Frekvenciatartomány: | 40–400 Hz |
| Kimeneti jellemzők: | |
| Kimeneti jel: | frekvencia (négyszögjel) |
| Kimeneti jeltartomány: | 400–2000 Hz |
| Beállási idő: | 500 ms (10–90%) |
| Kimeneti jel hibája: | < 0,5% |
| Kimeneti jelszintek: | Lo: < 0.2 V Hi: > 21 V (Rt: 2–20 kohm) |
| Hőmérsékletfüggés: | < 25 ppm / °C (0–60 °C) |
| Frekvenciafüggés: | 0,3% max. (40–400 Hz) |
| Tápfeszültségfüggés: | elhanyagolható |
| Terhelésfüggés: | elhanyagolható |
| Tápellátás: | |
| Tápfeszültség: | 24 VDC ± 10% |
| Környezeti feltételek: | |
| Működési hőmérséklet-tartomány: | 0–60 °C (-20–60 °C, külön rendelésre) |
| Relatív légnedvesség: | 90% (max., nem lecsapódó) |
| Telepítés helye: | műszerszekrény |
| Telepítés: | függőlegesen (vízszintes sínre szerelve) |
| Elektromágneses kompatibilitás (EMC) MSZ EN 61326-1 szerint: |
|
| Zavartűrés | ipari környezet |
| Zavarkibocsátás | 1. csoport, B osztály |
| Általános adatok: | |
| Kivitel: | TS-35 sínre pattintható sorkapocsdoboz, anyaga: poliamid PA6.6 |
| Villamos csatlakozás (kimenet): | csavarszorításos csatlakozó |
| Villamos csatlakozás (bemenet): | csavarszorításos csatlakozó 5 AAC-ig átfűzéssel > 5 AAC |
| Csatlakozó vezeték keresztmetszete: | 0,25–2,5 mm2 |
| átfűzésnél: | 10 mm2 (≤ 40 AAC) 16 mm2 (> 40 AAC) |
| Méret: | 17,5 × 104 × 115 mm (szélesség × magasság × mélység) |
| Tömeg: | 0,100...0,125 kg |
| Védettség: | IP 20 |
| További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja! | |
