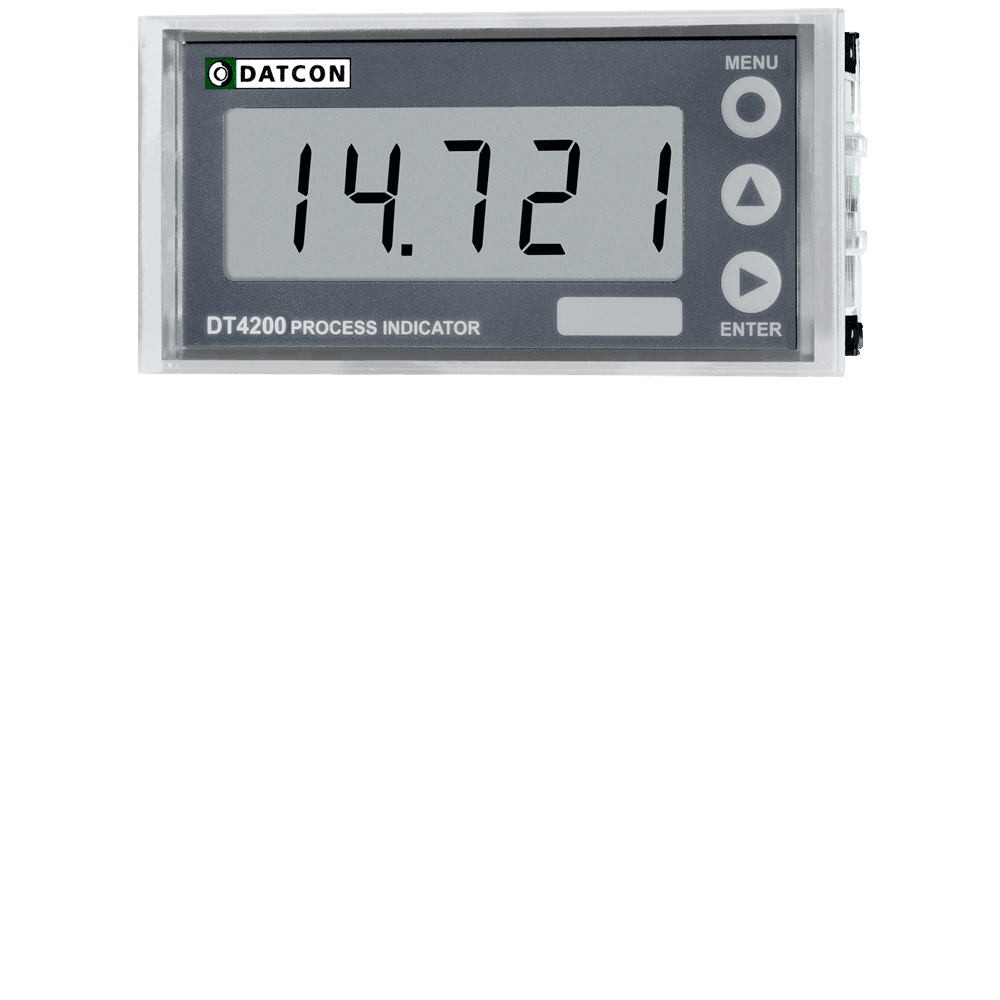

DT4200 Folyamatindikátor

Jellemzők

  • kijelzés fizikai mérőszámban
  • 4-20 mA bemenet, huroktáplálás < 2 V feszültségesés
  • 4 és 1/2 digites LCD kijelző
  • 15,2 mm karaktermagasság
  • min. / max. értékek figyelése, 2 határérték-kimenet
  • egyszerű beállítás
  • IP 65 védettség az előlap, IP 30 a hátlap felől

Termékleírás

A DT4200 folyamatindikátorok, 4-20 mA-es mérőátalakítók jelének fizikai mérőszámban történő kijelzésére szolgálnak.
A készülékek 4-20 mA-es huroktáplálásúak, a kapcsokon eső feszültség < 2 V.
A 15,2 mm-es karaktermagasságú LCD kijelző nagy távolságból is jól leolvasható.
Az előlapi nyomógombok segítségével, egyszerű menürendszeren keresztül állíthatók be a működési paraméterek: tetszőleges skálatényező, tizedespont helyzete, értéktelen nulla kioltása, kijelzési gyakoriság, bemeneti minták digitális szűrése, határértékek és határérték-üzemmódok, stb.
A beállításokat kétszintű jelszó védi az illetéktelen beavatkozástól.
A folyamatindikátor két, galvanikusan elválasztott, választható üzemmódú, határérték kimenetével egyszerűbb szabályozási feladatok is megvalósíthatók.
A készülék 92 × 45 mm-es táblakivágásba illeszthető, az előlap felől IP 65, a hátlap felől IP 30 védettségű táblaműszer, műszerszekrénybe történő beépítésre ajánlott.

Műszaki adatok

Bemeneti jellemzők:
Bemeneti jel:áram
Karakterisztika:lineáris
Mérési tartomány:4-20 mA
Túlvezérelhetőség:3,5-20,5 mA
Mintavétel:1 / 2 / 4 / 8 / 16 / 32 (beállítható)
Feszültségesés:<2 V (I=20 mA-nél)
Pontosság:0,01% (23 °C ±2 °C)
Hőmérsékletfüggés:±20 ppm / °C
Kijelzés:
A kijelzés és a bemeneti áram közötti összefüggés:a 4 mA-hez és a 20 mA-hez tartozó kijelzendő érték tetszőlegesen megadható (a kijelezhető tartományon belül)
Kijelzés:4,5 digit, negatív előjel, tizedespont
Kijelző:LCD, 15,2 mm karaktermagasággal
Tizedespont:helye megválasztható, illetve kikapcsolható
Kijelzőfrissítési idő:0,1; 0,3; 0,5; 1,0; 2,0 másodperc (beállítható)
Kezelőszervek:
Kezelőszervek:3 db előlapi nyomógomb
Kimeneti jellemzők:
Kimenet:2 határérték-kimenet
Kimenet típusa:passzív kapcsolótranzisztor
Kikapcsolt állapot árama:I <0,1 mA (9 V-nál)
Bekapcsolt állapot feszültsége:U <1 V (10 mA-nél)
Terhelhetőség:30 V, 30 mA max.
Frissítési idő:azonos a kijelző frissítési idejével
Hiszterézis tartománya:0 - ±999
Környezeti feltételek:
Működési hőmérséklet-tartomány:-20 - +60 °C
Tárolási hőmérséklet:-25 - +70 °C
Relatív légnedvesség:90% (max., nem lecsapódó)
Telepítés helye:műszerszekrény
Elektromágneses kompatibilitás (EMC)
MSZ EN 61326 szerint:
Zavartűrés:ipari környezet
Zavarkibocsátás:1. csoport, B osztály
Általános adatok:
Kivitel:táblaműszer
Csatlakozás:rugós, önzáró csatlakozósor
Csatlakozó vezeték-keresztmetszet:0,25-1,5 mm2 (max.)
Méret:96 × 48 × 39 mm (szélesség × magasság × mélység)
Tömeg:0,1 kg
Védettség:IP 65 az előlap felől, IP 30 a hátlap felől
További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja!

Letöltések

Termék szórólapKezelési útmutató

Alkalmazástechnikai ábra

DT4200 folyamatindikátor alkalmazástechnikai ábra
