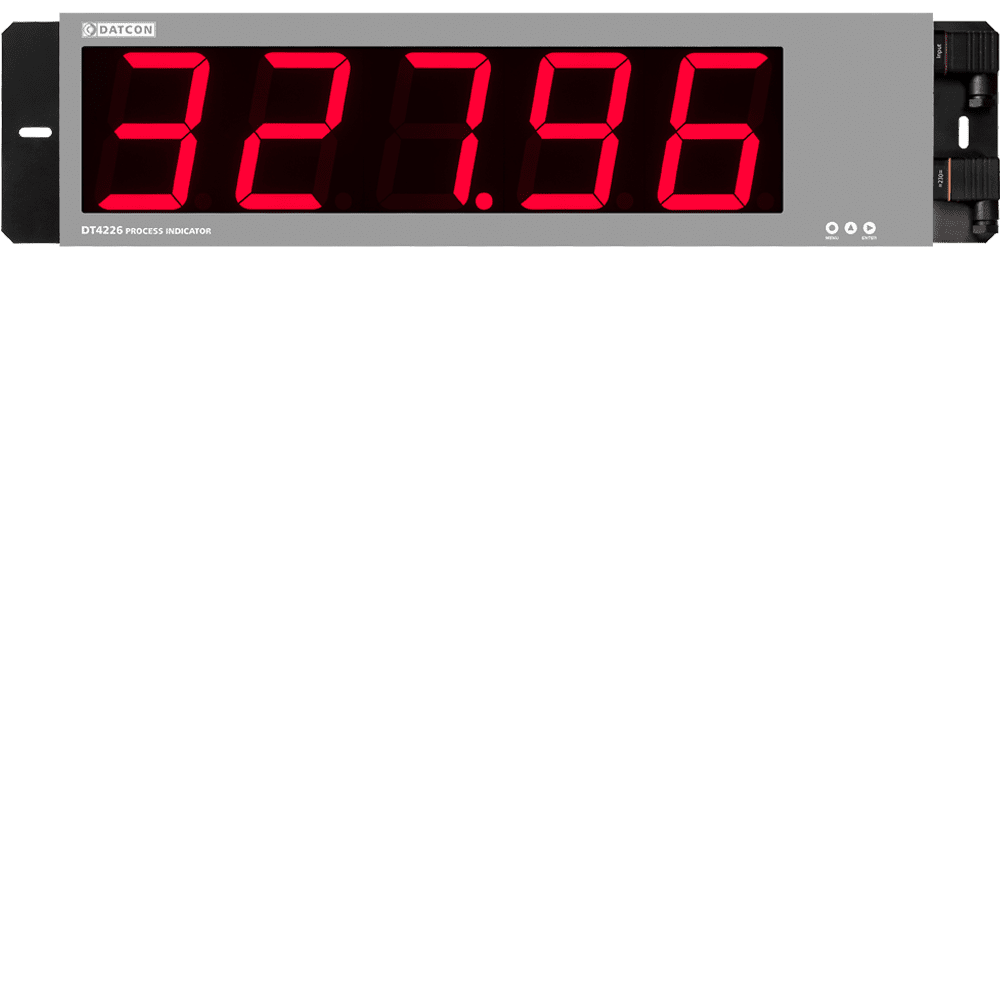

DT4226 Folyamatindikátor

Jellemzők

  • 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V bemeneti jeltartományok
  • nagy méretű, 5 digites LED kijelző (101 mm karaktermagasság)
  • 0,03% pontosság
  • állítható fényerő
  • akár 50 m távolságból is jól olvasható
  • menürendszerű beállítás, előlapi nyomógombokkal
  • 20-50 VDC / 180-250 V AC/DC tápellátás
  • 656 × 150 mm falra szerelhető kivitel

Termékleírás

A DT4226 … folyamatindikátor 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V kimenetű mérőátalakítók jelének fizikai mérőszámban történő kijelzésére szolgál. A bemeneti jeltartományhoz tetszőleges kijelzési tartomány rendelhető hozzá.
A DT4226 – akár 50 m távolságból is jól leolvasható – 5 digites, 101 mm karaktermagasságú LED kijelzővel rendelkezik, a kijelző fényereje szabályozható.

DT4226 Folyamatindikátorok-leolvasási távolság ábra
Az előlapi nyomógombok segítségével egyszerű menürendszeren keresztül állíthatók be a működési paraméterek: bemenet kiválasztása, bemeneti jel átlagolása, skálázás, kijelzési gyakoriság, stb.
A beállításokat kétszintű jelszó védi az illetéktelen beavatkozástól.
Kétféle tápellátással rendelhető a készülék: a DT4226 … típus 20–50 VDC, a DT4226 … PS típus 180–250 V AC/DC tápfeszültséggel üzemeltethető.

Műszaki adatok

Biztonsági adatok:
A készülék bemeneti, és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével.
Szennyezettségi fokozat:2
Mérési kategória:II
Bemeneti jellemzők:
Bemeneti jel:egyenáram vagy egyenfeszültség
Mérési tartomány:0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
Túlvezérelhetőség:±50 mA (árambemenet), ±200 V (feszültségbemenet)
Mérési jellemzők:
Karakterisztika:lineáris
Mérési gyakoriság:12 mérés / másodperc
Átlagolt minták száma:1 / 2 / 4 / 8 / 16 / 32 / 64 (beállítható)
Kijelzés pontossága:0,02% (Ta = 23 ˚C ±2 ˚C)
Hőmérsékletfüggés:40 ppm / ˚C
Kijelzés:
Kijelző:5 digit LED
Karaktermagasság:101 mm
Kijelző színe:vörös
Kijelző fényereje:10%-os lépésekben csökkenthető a gyárilag beállított 100%-tól 10%-ig
Kijelzés:5 digit (+ tartomány), 4 digit (- tartomány), előjel, tizedespont
Kezelőszervek:
Kezelőszervek:3 db előlapi nyomógomb
Tápellátás:
Tápfeszültség, fogyasztás:20-50 VDC, 5 W (DT4226 …)
180-250 V AC/DC, 6 W (DT4226 ... PS)
Környezeti feltételek:
Működési hőmérséklet-tartomány:0 - +50 °C
Tárolási hőmérséklet:-25 - +70 °C
Relatív légnedvesség:90% (max., nem lecsapódó)
Telepítés helye:belső térben
Elektromágneses kompatibilitás (EMC)
MSZ EN 61326-1 szerint:
Zavartűrés:ipari környezet
Zavarkibocsátás:1. csoport, B osztály
Általános adatok:
Kivitel:fali műszer
Csatlakozás:Hirschmann GM 209 NJ típusú csatlakozó (tápellátás)
Hirschmann GDM 2009 típusú csatlakozó (jelbemenet)
Csatlakozó vezeték-keresztmetszet:0,25-1,5 mm2 (max.)
Méret:656 × 150 × 45 mm (szélesség × magasság × mélység)
Tömeg:3,4 kg
Védettség:IP 40
További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja!
