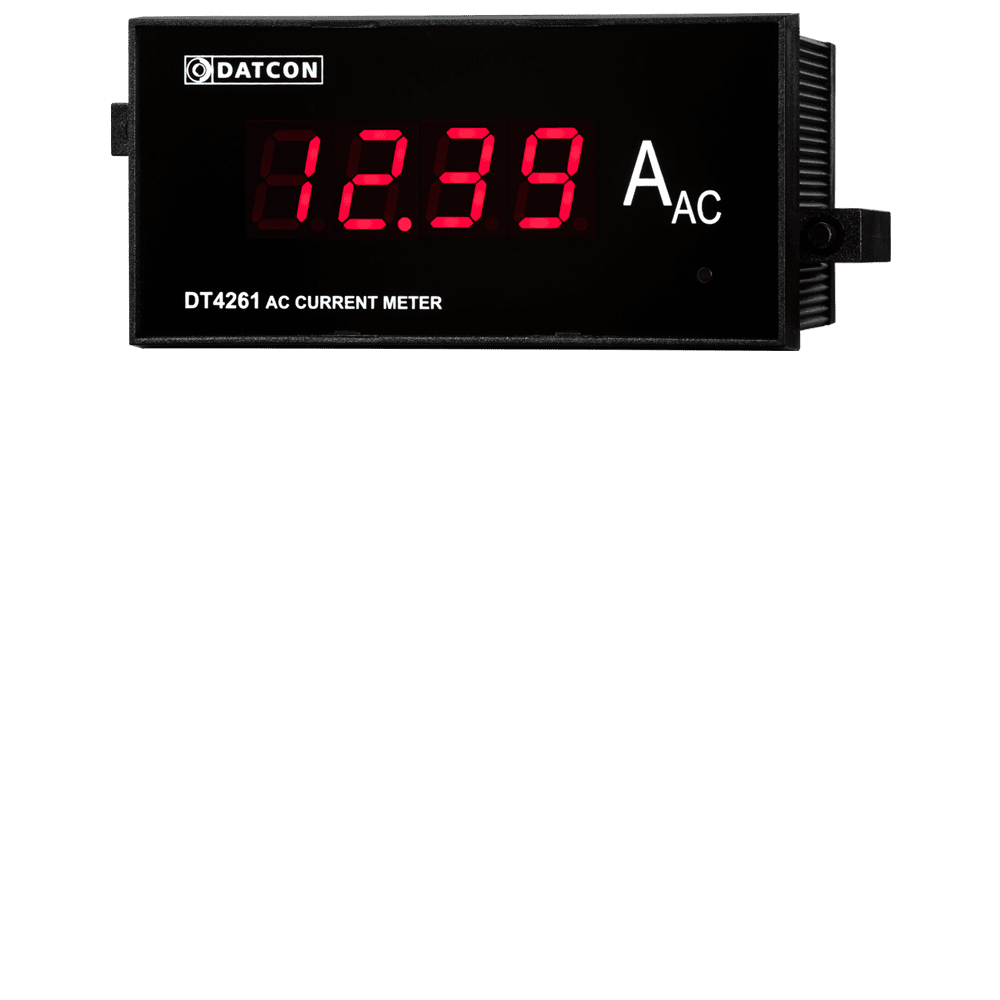

A DT4261 … árammérő méri és kijelzi a bemenetére csatlakoztatott 0-5 AAC / 0-10 AAC / 0-25 AAC / 0-50 AAC tartományú váltakozó áramot. A kijelzett érték a bemeneti jel valódi effektív értékével (TRMS) arányos. A készülék a mért értéket – nagy távolságból is jól olvasható – 4 digites, 14,2 mm-es karaktermagasságú LED kijelzőn jeleníti meg.
Opcióként rendelhető 0-20 mA / 4-20 mA jelszintű analóg kimenet, amely a készülék bemenetétől és a tápellátástól galvanikusan elválasztott. Előlapi nyomógombbal kiválasztható a kimeneti jel típusa (0-20 mA / 4-20 mA), továbbá a kimenet végértéke (20 mA) tetszőleges bemeneti áramértékhez rendelhető hozzá. A kimenet – megrendeléstől függően – lehet aktív vagy passzív.
Kétféle tápfeszültséggel szállítható a készülék: 24 VDC (DT4261 …) vagy 230 V AC/DC (DT4261 … PS).
| Biztonsági adatok: | |||
|---|---|---|---|
| A DT4261 AC áramtávadók bemeneti, kimeneti és tápfeszültség-csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével. | |||
| Szennyezettségi fokozat: | 2 | ||
| Mérési kategória: | II | ||
| Bemeneti jellemzők: | |||
| Bemeneti jel: | váltakozó áram | ||
| Mérési tartomány: | 0-5 AAC, 0-10 AAC, 0-25 AAC, 0-50 AAC CATIII (max. 300 V) (MSZ EN 61010-1-2010) (megrendeléskor specifikálandó) |
||
| Tartós túlvezérelhetőség: | méréstartomány × 2 | ||
| Rövid idejű túlvezérelhetőség: | méréstartomány × 20 @ 1 sec. | ||
| Fogyasztás: | 0,25 VA max. | ||
| Mérési jellemzők: | |||
| Jelátalakítási karakterisztika: | valódi effektívérték (TRMS) | ||
| Frekvencia: | 50 Hz (40 - 70 Hz) | ||
| Pontosság (23 °C ±2 °C): | 0,2% (50 Hz) | ||
| Mérési periódus ideje: | 500 ms | ||
| Hőmérsékletfüggés: | 25 ppm / °C (max.) | ||
| Kijelzés jellemzői: | |||
| Kijelzés: | 4 digit, + tizedespont | ||
| Kijelző: | 7 szegmenses LED | ||
| Kijelző színe: | vörös | ||
| Karaktermagasság: | 14,2 mm | ||
| Kijelző-frissítési idő: | 0,5 másodperc | ||
| Aktív analóg kimenet (opcionális): | |||
| Kimenet típusa: | 1 db galvanikusan elválasztott áramtávadó | ||
| Kimenőjel és -tartomány: | egyenáram, 4-20 mA vagy 0-20 mA, előlapi nyomógombbal kiválasztható, a végérték skálázható |
||
| Karakterisztika: | lineáris | ||
| Pontossága: | 0,1% | ||
| Hőfüggés: | 75 ppm / ˚C | ||
| Beállási idő: | 70 ms | ||
| Lezáróellenállás: | max. 600 ohm | ||
| Áramkorlát: | 20,5 mA | ||
| Külső feszültség elleni védelem: | 75 V (azonos polaritás esetén), 63 mA (olvadó biztosító, fordított polaritás esetén) | ||
| Elválasztási feszültség: | 0,5 kV | ||
| Passzív analóg kimenet (opcionális): | |||
| Kimenet típusa: | 1 db galvanikusan elválasztott áramtávadó | ||
| Kimenőjel és -tartomány: | egyenáram, 4-20 mA vagy 0-20 mA, előlapi nyomógombbal kiválasztható, a végérték skálázható |
||
| Karakterisztika: | lineáris | ||
| Pontossága: | 0,1% | ||
| Hőfüggés: | 75 ppm / ˚C | ||
| Beállási idő: | 70 ms | ||
| Külső tápfeszültség: | 4-30 V | ||
| Áramkorlát: | 25 mA | ||
| Külső feszültség elleni védelem: | 75 V-ig | ||
| Tápfeszültséggel soros ellenállás maximális értéke: | Rmax = (U - 4 V) / 0,02 A [ohm] | ||
| Tápfeszültséggel soros ellenállás minimális értéke: | ha U <20 V: nem szükséges, ha U > 20 V: Rmin = (U - 20 V) / 0,02 A [ohm] |
||
| Elválasztási feszültség: | 0,5 kV | ||
| Tápellátás: | |||
| Tápfeszültség, fogyasztás: | 24 VDC 230 V AC/DC | 3 W / 2,8 VA 3,5 VA / 3 W | DT4261 DT4261 PS |
| Környezeti feltételek: | |||
| Működési hőmérséklet-tartomány: | 0 - +60 °C (-20 - +60 °C opcionális) | ||
| Tárolási hőmérséklet-tartomány: | -25 - +70 °C | ||
| Klímaosztály: | EN 60654-1, class B2 | ||
| Relatív légnedvesség: | 90% (max., nem lecsapódó) | ||
| Telepítés helye: | belső térben, műszerszekrény | ||
| Elektromágneses kompatibilitás (EMC): MSZ EN 61326-1 szerint |
|||
| Zavartűrés: | ipari környezet | ||
| Zavarkibocsátás: | 1. csoport, B osztály | ||
| Általános adatok: | |||
| Kivitel: | táblaműszer | ||
| Méret: | 110 × 48 × 84 mm (szélesség × magasság × mélység) | ||
| Szükséges táblakivágás mérete: | 92 × 45 mm (szélesség × magasság) | ||
| Tömeg: | 0,16 kg | ||
| Elektromos csatlakozás: | csavarszorításos sorkapocs | ||
| Csatlakozó vezeték: | maximum 1,5 mm2 keresztmetszetű | ||
| Védettség: | IP 50 az előlap felől, IP 20 a hátlap felől | ||
| További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja! | |||
| Termék szórólap | Kezelési útmutató |
24 V-os tápellátással, analóg kimenet opcióval
230 V-os tápellátással, analóg kimenet opcióval
