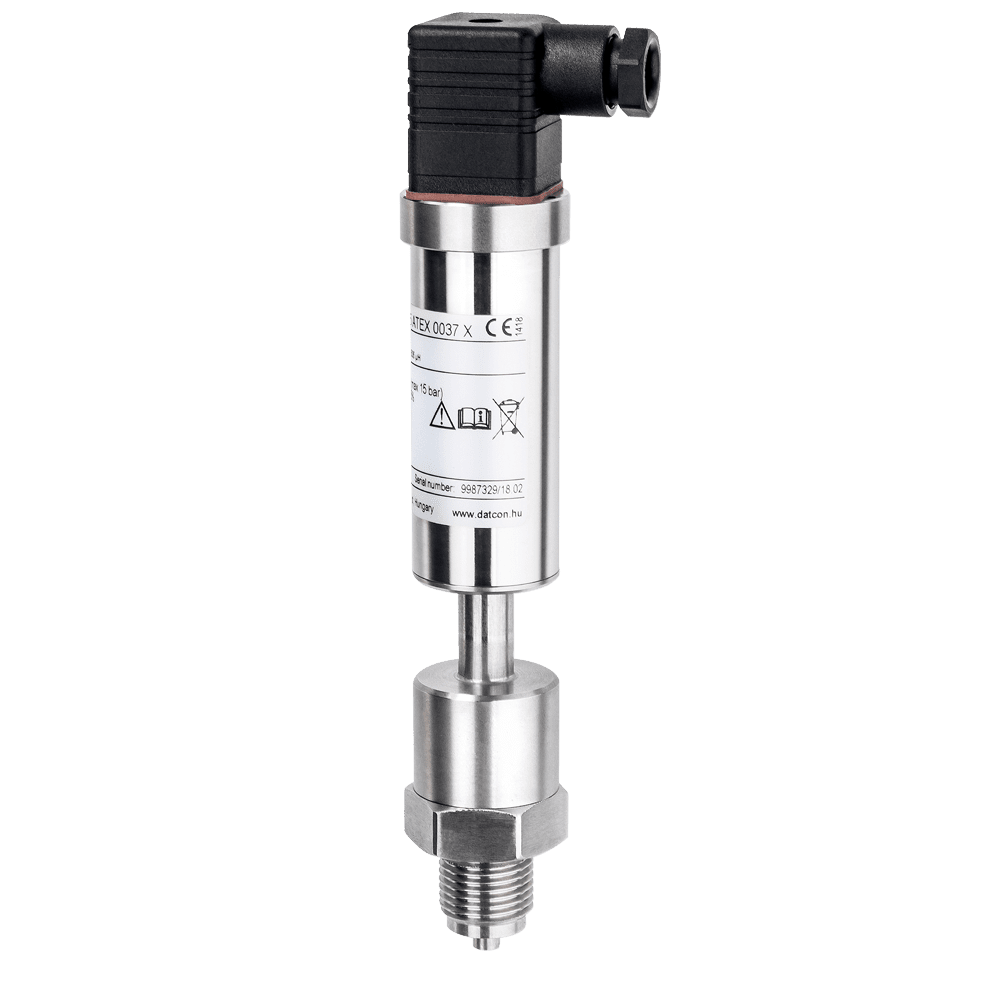

A DT7200 … gyújtószikramentes nyomástávadók a bemenetükre csatlakoztatott nyomással arányos 4–20 mA-es áramjelet szolgáltatnak. A távadók gyújtószikramentesek, üzemeltethetők a zóna 0, zóna 1 besorolású robbanásveszélyes térben.
A távadók 32 különféle méréstartománnyal szállíthatók, relatív / abszolút nyomás, illetve vákuum mérésére.
A mért közeg hőmérséklete kiviteltől függően -25-140 °C között, a környezeti hőmérséklet -25-70 °C között lehet.
A közeggel érintkező anyag KO36 acél, az alkalmazott tömítés a közegtől és a közeghőmérséklettől függően, Teflon (PTFE), Buna EP (EPDM), Viton (FKM) vagy Isolast 9503 (FFKM).
Különféle menetes csatlakozással szállíthatók a távadók: G1/2”A / M20x1,5 manométer-csatlakozó, G3/4”A homlokmembrános kivitel.
| Biztonsági adatok: | |||||||
|---|---|---|---|---|---|---|---|
| A készülék bemeneti, kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével. | |||||||
| Szennyezettségi fokozat: | 2 | ||||||
| Mérési kategória: | II | ||||||
| Robbanásbiztonsági adatok: | |||||||
| Tanúsítvány: | BKI 15 ATEX 0037 X | ||||||
| Védelmi jel: |  II 1/2 G EEx ia IIC T4/T3 (T3-as besorolás 130 °C-nál magasabbközeghőmérsékletnél) |
||||||
| Gyújtószikramentességre vonatkozó biztonsági adatok: | |||||||
| Ui [V] | Ii [mA] | Pi [W] | Ci [nF] | Li [uH] | |||
| 28 | 100 | 0,7 | 37 | 506 | |||
| Bemeneti jellemzők: | |||||||
| Bemeneti jel: | nyomás | ||||||
| Tartományok: | lásd az alábbi táblázatot | ||||||
| TARTOMÁNYOK Az alábbiaktól eltérő tartományok is rendelhetők. | |||||||
| [mbar] rel. | [bar] rel. | [bar] rel. | [bar] rel. | [bar] rel. | [mbar] abs. | [bar] abs. | [bar] abs. |
| 0-100 | 0-1,00 | 0-10 | -1-0 | -1-6,00 | 0-400 | 0-1,00 | 0-10 |
| 0-160 | 0-1,60 | 0-16 | -1-1,00 | -1-10 | 0-600 | 0-1,60 | 0-16 |
| 0-250 | 0-2,50 | 0-25 | -1-1,60 | -1-16 | 0-2,50 | 0-25 | |
| 0-400 | 0-4,00 | -1-2,50 | -1-25 | 0-4,00 | |||
| 0-600 | 0-6,00 | -1-4,00 | 0-6,00 | ||||
| Túlvezérelhetőség: | 150% | ||||||
| Kimeneti jellemzők: | |||||||
| Kimeneti jel: | egyenáram, a mért nyomással arányos | ||||||
| Tartomány: | 4-20 mA | ||||||
| Pontosság: | 0,25% (tipikusan) | ||||||
| Hőmérsékletfüggés: | 200 ppm / °C (0-75 °C között), 300 ppm / °C (-20-90 °C között) | ||||||
| Tápfeszültségfüggés: | elhanyagolható | ||||||
| Válaszidő: | 0,5 ms (10-90%) | ||||||
| Tápellátás: | |||||||
| Huroktápfeszültség: | 12-28 VDC | ||||||
| Környezeti feltételek: | |||||||
| Működési hőmérséklet-tartomány: | lásd az alábbi táblázatot | ||||||
| Típus | Környezeti hőmérséklet | Közeghőmérséklet | |||||
| DT7200 L | -25 °C| -25 °C | | |||||
| DT7200 M | -25 °C| -25 °C | | |||||
| DT7200 H | -25 °C| -25 °C | | |||||
| Relatív légnedvesség: | 90% (max., nem lecsapódó) | ||||||
| Telepítés helye: | robbanásveszélyes tér | ||||||
| Elektromágneses kompatibilitás (EMC): MSZEN 61326 szerint |
|||||||
| Zavartűrés: | ipari környezet | ||||||
| Zavarkibocsátás: | 1. csoport, B osztály | ||||||
| Általános adatok: | |||||||
| Kivitel: | KO36 acélház | ||||||
| Technológiai csatlakozás: | G1/2”A, M20x1,5 (manométer-csatlakozás), G3/4”A (frontmembrános kivitel) |
||||||
| Elektromos csatlakozás: | 3 pólusú csatlakozó DIN43650/IP 65 | ||||||
| Csatlakozó vezeték keresztmetszete: | 2 × 0,25 mm2 (árnyékolt vezeték) | ||||||
| Méret: | DT7200 L: 36 × 154 mm (átmérő × hossz) | DT7200 M, DT7200 H: 36 × 203 mm (átmérő × hossz) | |||||
| Tömeg: | DT7200 L: 0,3 kg | DT7200 M, DT7200 H: 0,35 kg | |||||
| Védettség: | IP 65 | ||||||
| A mérendő közeggel érintkező anyagok: | KO36 acél / Teflon (PTFE) / Buna EP (EPDM) / Viton (FKM) / Isolast 9503 (FFKM) | ||||||
| További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja! | |||||||
