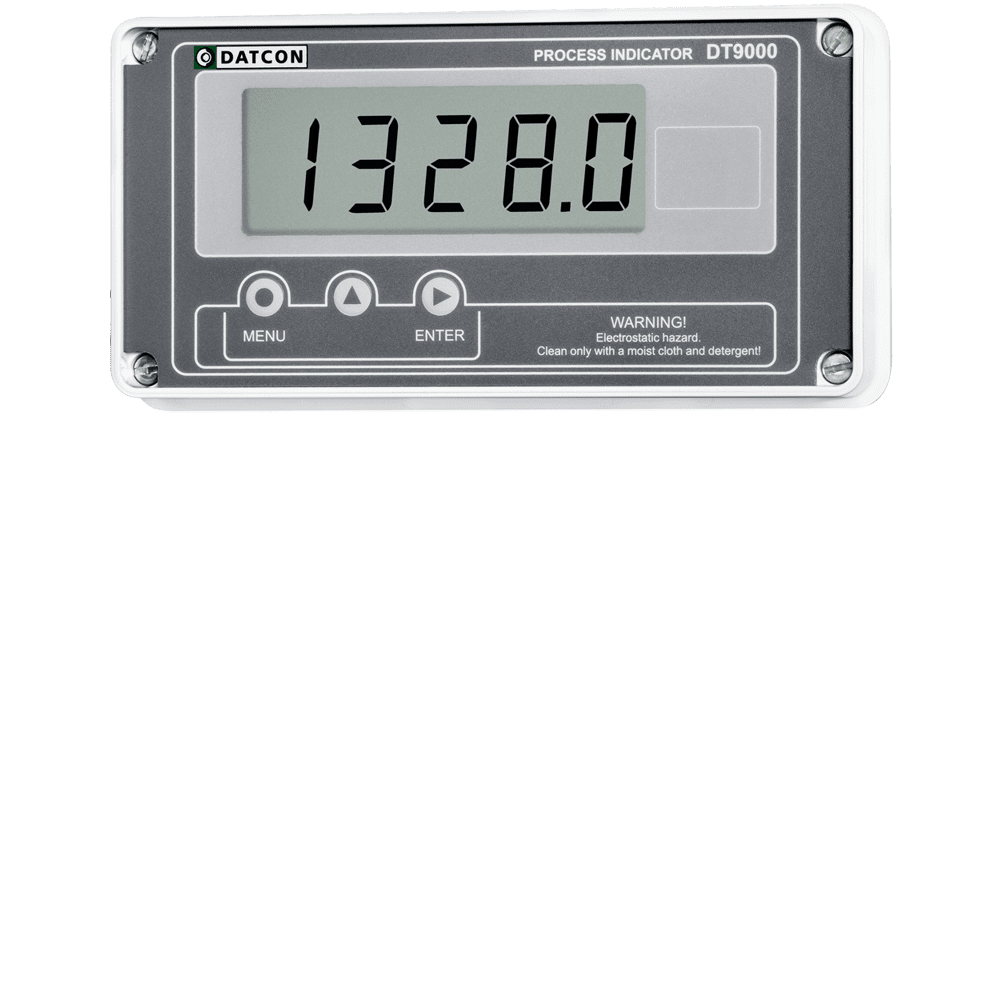

DT9000 Gyújtószikramentes folyamatindikátor

Jellemzők

  • kijelzés fizikai mérőszámban
  • 4 és 1/2 digites LCD kijelző, 20 mm karaktermagasság
  • 4-20 mA bemenet, huroktáplálás
  • min. / max. értékek figyelése
  • 2 galvanikusan leválasztott határérték-kimenet
  • 0,03% pontosság, ±20 ppm / °C
  • gyújtószikramentes (zóna 1, 2)
  • egyszerű beállítás
  • IP 65 védettség

Termékleírás

A DT9000 gyújtószikramentes folyamatindikátorok 4-20 mA-es mérőátalakítók jelének fizikai mérőszámban
történő kijelzésére szolgálnak. Üzemeltethetők a zóna 1, zóna 2 besorolású robbanásveszélyes térben.
A készülékek 4-20 mA-es huroktáplálásúak, kapcsaikon eső feszültség < 2 V. A 4 és ½ digites, 20 mm-es karaktermagasságú LCD kijelző nagy távolságból is jól leolvasható. Két, galvanikusan leválasztott, választható üzemmódú határérték-kimenetükkel egyszerűbb szabályozási feladatok is megvalósíthatók.
Az előlapi nyomógombok segítségével egyszerű menürendszeren keresztül állíthatók be a működési paraméterek: tetszőleges skálatényező, tizedespont helyzete, értéktelen nulla kioltása, kijelzési gyakoriság, bemeneti minták digitális szűrése, határértékek és határérték-üzemmódok, stb. A beállításokat kétszintű jelszó védi az illetéktelen beavatkozástól.
A DT9000 IP 65-ös védettséggel rendelkezik, terepi készülékként és táblaműszerként egyaránt használható.

Műszaki adatok

Biztonsági adatok:
A készülék bemeneti, kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével.
Szennyezettségi fokozat:2
Mérési kategória:II
Robbanásbiztonsági adatok:
Tanúsítvány:BKI 15 ATEX 0027 X
Védelmi jel:II 1G Ex ia IIC T6 Ga (-20 °C < Ta < +60 °C)
Bemenet biztonsági adatai:Ci=10 nF, Li~0, Ui=30 V, Ii=100 mA, Pi=0,75 W
Határérték-kimenet biztonsági adatai:Ci~0, Li~0, Ui=10 V, Ii=16 mA, Pi=40 mW, Uo=10 V, Io=0,2 mA,
Po=0,5 mW
Bemeneti jellemzők:
Bemeneti jel:áram
Karakterisztika:lineáris
Mérési tartomány:4-20 mA
Túlvezérelhetőség:3,5-20,5 mA
Mintavétel:15 mérés / sec.
Átlagolt minták száma:1; 2; 4; 8; 16; 32 (beállítható)
Feszültségesés:< 2 V ( I=20 mA-nél)
Pontosság:0,03% (23 °C ±2 °C)
Hőmérsékletfüggés:±20 ppm / °C
Kimeneti jellemzők:
Kimenet:2 határérték-kimenet
Kimenet típusa:passzív kapcsolótranzisztor
Kikapcsolt állapot árama:I < 0,1 mA (9 V-nál)
Bekapcsolt állapot feszültsége:U < 1 V (10 mA-nél)
Terhelhetőség:10 V, 16 mA max. (Ex biztonsági adat!)
Frissítési idő:azonos a kijelző frissítési idejével
Hiszterézis tartománya:0 - ±999
Kijelzés:
A kijelzésés a bemeneti áram közötti összefüggés:a 4 mA-hez és a 20 mA-hez tartozó kijelzendő érték tetszőlegesen megadható (a kijelezhető tartományon belül)
Kijelzés:4,5 digit, negatív előjel, tizedespont, intelligens hibaüzenetek
Kijelző:LCD, 20 mm karaktermagassággal
Tizedespont:helye megválasztható, illetve kikapcsolható
Kijelző frissítési idő:0,1; 0,3; 0,5; 1,0; 2,0 sec. (beállítható)
Kezelőszervek:
Kezelőszervek:3 db előlapi nyomógomb
Tápellátás:
Tápellátás:4-20 mA huroktáplálás, polaritásvédelemmel
Környezeti feltételek:
Működési hőmérséklet-tartomány:-20 - +60 °C
Tárolási hőmérséklet:-25 - +70 °C
Relatív légnedvesség:90% (max., nem lecsapódó)
Telepítés helye:robbanásveszélyes tér
Elektromágneses kompatibilitás (EMC)
MSZ EN 61326-1 szerint:
Zavartűrés:ipari környezet
Zavarkibocsátás:1. csoport, B osztály
Általános adatok:
Kivitel:polikarbonát-doboz, beépíthető táblaműszerként is
Csatlakozás:kábelbevezetés tömszelencén keresztül, belső rugós önzáró csatlakozósor
Csatlakozó vezeték keresztmetszete:0,25-1,5 mm2 (max.)
Méret:167 × 87 × 90 mm (szél. × mag. × mélys.)
Tömeg:0,8 kg
Védettség:IP 65
További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja!

Letöltések

Termék szórólapKezelési útmutatóATEX tanúsítvány

Alkalmazástechnikai ábra

DT9000 Gyújtószikramentes folyamatindikátorok alkalmazástechnikai ábra
