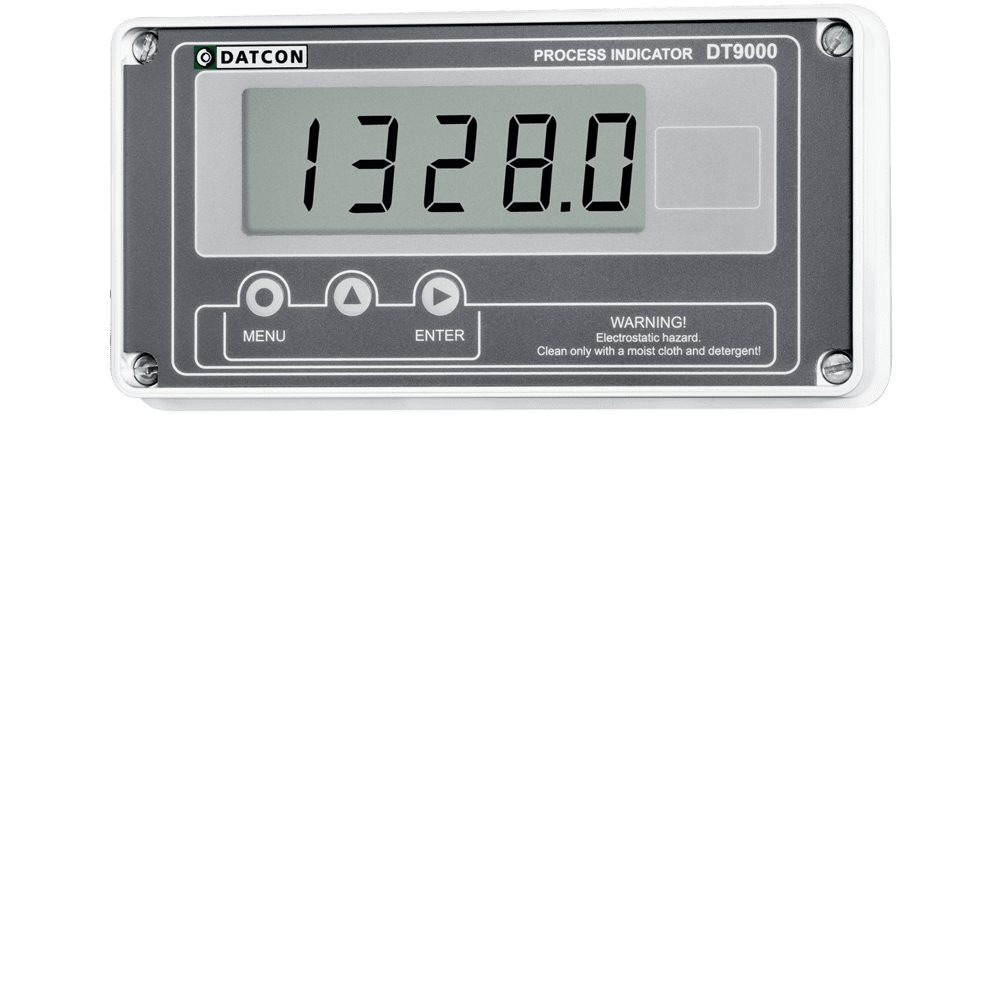

A DT9000 N folyamatindikátorok, 4-20 mA-es mérőátalakítók jelének fizikai mérőszámban történő kijelzésére
szolgálnak. A készülékek 4-20 mA-es huroktáplálásúak, kapcsaikon eső feszültség < 2 V.
A 4 és ½ digites, 20 mm-es karaktermagasságú LCD kijelző nagy távolságból is jól leolvasható. Két, galvanikusan leválasztott, választható üzemmódú határérték-kimenetükkel egyszerűbb szabályozási feladatok is megvalósíthatók.
Az előlapi nyomógombok segítségével egyszerű menürendszeren keresztül állíthatók be a működési paraméterek: tetszőleges skálatényező, tizedespont helyzete, értéktelen nullakioltás, kijelzési gyakoriság, bemeneti minták digitális szűrése, határértékek és határérték-üzemmódok, stb. A beállításokat kétszintű jelszó védi az illetéktelen beavatkozástól.
A DT9000 N IP 65-ös védettséggel rendelkezik, terepi készülékként és táblaműszerként egyaránt használható.
| Biztonsági adatok: | |
|---|---|
| A készülék bemeneti, kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével. | |
| Szennyezettségi fokozat: | 2 |
| Mérési kategória: | II |
| Bemeneti jellemzők: | |
| Bemeneti jel: | áram |
| Karakterisztika: | lineáris |
| Mérési tartomány: | 4-20 mA |
| Túlvezérelhetőség: | 3,5-20,5 mA |
| Mintavétel: | 15 mérés / sec. |
| Átlagolt minták száma: | 1; 2; 4; 8; 16; 32 (beállítható) |
| Feszültségesés: | <2 V ( I= 20 mA-nél) |
| Pontosság: | 0,03% (23 °C ±2 °C) |
| Hőmérsékletfüggés: | ±20 ppm / °C |
| Kijelzés / kezelőszervek: | |
| A kijelzés és a bemeneti áram közötti összefüggés: | a 4 mA-hez és a 20 mA-hez tartozó kijelzendő érték tetszőlegesen megadható (a kijelezhető tartományon belül) |
| Kijelzés: | 4,5 digit, negatív előjel, tizedespont, intelligens hibaüzenetek |
| Kijelző: | LCD, 20,5 mm karaktermagasággal |
| Tizedespont: | helye megválasztható, illetve kikapcsolható |
| A kijelző-frissítési idő: | 0,1; 0,3; 0,5; 0,0; 2,0 sec. (beállítható) |
| Kezelőszervek: | 3 db előlapi nyomógomb |
| Tápellátás: | |
| Tápellátás: | 4-20 mA huroktáplálás, polaritásvédelemmel |
| Kimeneti jellemzők: | |
| Kimenet: | 2 határérték-kimenet |
| Kimenet típusa: | passzív kapcsolótranzisztor |
| Terhelhetőség: | 30 V, 30 mA max. |
| Frissítési idő: | azonos a kijelző frissítési idejével |
| Hiszterézis tartománya: | 0 - ±999 |
| Környezeti feltételek: | |
| Működési hőmérséklet-tartomány: | -20 - +60 °C |
| Tárolási hőmérséklet: | -25 - +70 °C |
| Relatív légnedvesség: | 90% (max., nem lecsapódó) |
| Telepítés helye: | terep / műszerszekrény |
| Elektromágneses kompatibilitás (EMC) MSZ EN 61326-1 szerint: |
|
| Zavartűrés: | ipari környezet |
| Zavarkibocsátás: | 1. csoport, B osztály |
| Általános adatok: | |
| Kivitel: | polikarbonát-doboz, beépíthető táblaműszerként is |
| Csatlakozás: | kábelbevezetés tömszelencén keresztül, belső rugós önzáró csatlakozósor |
| Csatlakozó vezeték keresztmetszete: | 0,25-1,5 mm2(max.) |
| Méret: | 160 × 80 × 90 mm (szélesség × magasság × mélység) |
| Tömeg: | 0,7 kg |
| Védettség: | IP 65 |
| További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja! | |
