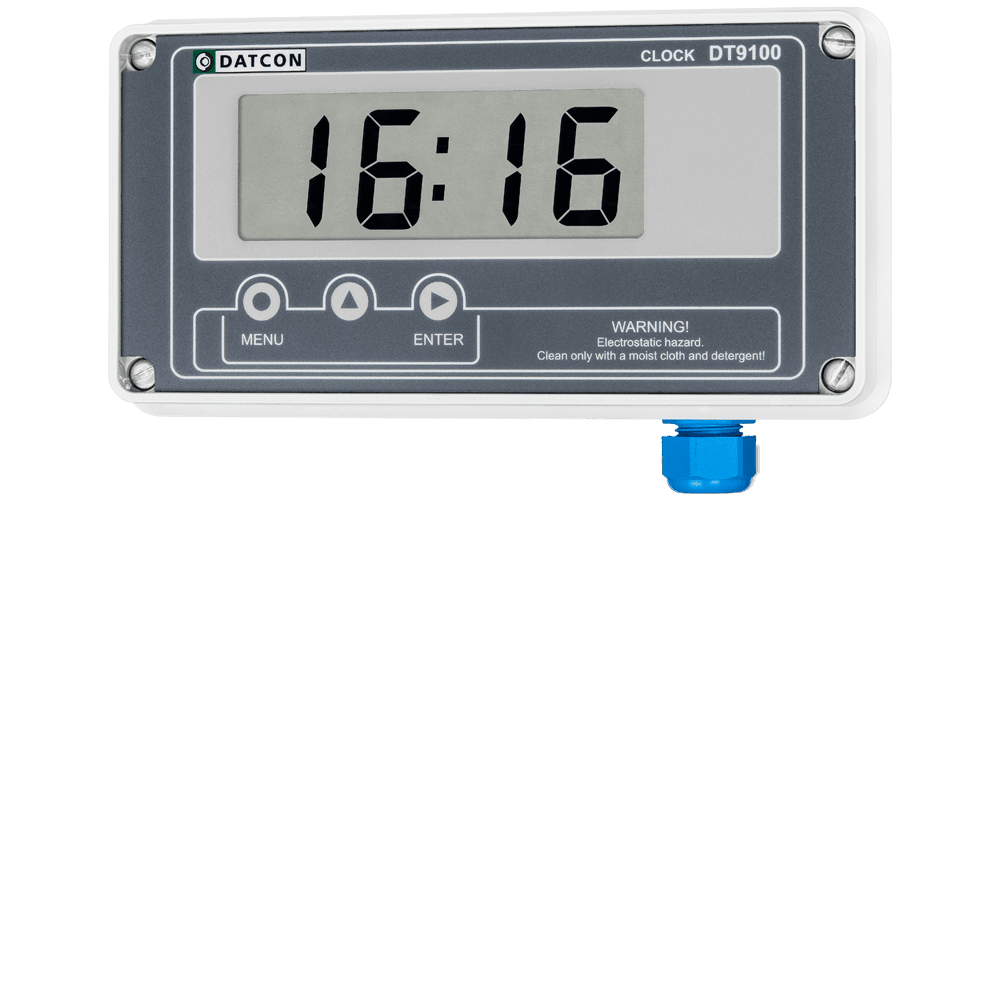

DT9100 Gyújtószikramentes óra

Jellemzők

  • HH : MM kijelzés
  • 25,4 mm karaktermagasság
  • ±1 perc / év pontosság
  • helyi vagy központi szinkronizálás
  • egyszerű beállítás
  • 2 galvanikusan elválasztott kimenet
  • gyújtószikramentes kivitel (zóna 1, 2)
  • DT9100: IP 65 védettség
  • elemes vagy huroktáplálású kivitel

Az elemet az ár tartalmazza, szükség esetén további elem rendelhető!

Típustáblázat

DT9100 Gyújtószikramentes órák típustáblázat

Termékleírás

A DT9100 … gyújtószikramentes órák a robbanásveszélyes övezetben alkalmasak a pontos idő kijelzésére.
Az óra pontossága – a különösen pontos kristály oszcillátorának köszönhetően – a 0-40 °C környezeti hőmérséklet-tartományban jobb, mint 1 perc / év, amely tovább növelhető a különféle szinkronizálási lehetőségek valamelyikével.
A készülék nagy távolságból is jól leolvasható, 4 digites, 25,4 mm karaktermagasságú LCD kijelzővel rendelkezik.
A menüben az alábbi szinkronizálási módok állíthatók be:

  • Külső szinkronizálás digitális vezérlő jelen keresztül a DT9100 B változatoknál.
  • Külső szinkronizálás áramhurkon keresztül a DT9100 I4 változatoknál: az óra a 4-10 mA tartományban normál, míg a 14-20 mA tartományban szinkronizálási állapotban van.
  • Helyi szinkronizálás az előlapi nyomógombok segítségével.

A DT9100 B változatok szinkron bemenetének bemenő L, C értékei gyakorlatilag elhanyagolhatók, ezért az egy szinkronizáló kimenetre köthető órák mennyiségét csak a kábelezés kialakítása, valamint a szinkronizáló kimenet gyújtószikramentes biztonsági adatai határozzák meg. A DT9100 I4 változatoknál gyújtószikramentes kimeneti meghajtó alkalmazása szükséges.
A készülékek rendelkeznek 2 db galvanikusan elválasztott kimenettel, amelyekkel különféle jelzési feladatok oldhatók meg.
Az előlapi nyomógombok segítségével egyszerű menürendszeren keresztül állíthatók be a működési paraméterek: idő, kijelzés, szinkronizációs mód, kimenetek beállítása. A beállításokat kétszintű jelszó védi az illetéktelen beavatkozástól.
Kétféle tápellátással rendelhetők a készülékek: a DT9100 B típusok elemes, míg a DT9100 I4 típusok huroktáplálású kivitelűek.
IP 65-ös védettséggel rendelkeznek, terepi készülékként és táblaműszerként egyaránt használhatók.
A DT9100 B változatokba beépített elem várható élettartama normál felhasználási körülmények között minimum 3 év. A BAT típusjelű tartalék elem külön opcióként rendelhető. Az elem nyugalmi fogyasztása +20 °C környezeti hőmérsékleten oly mértékben elhanyagolható, hogy az gyakorlatilag korlátlan ideig raktározható.
Az elem cseréjekor, vagy a DT9100 I4 típusok esetén a tápfeszültség kimaradásakor az óra legalább 60 percig megőrzi a beállított időt, így ez időn belüli visszakapcsolás esetén a beállítás és szinkronizálás nem szükséges.

Műszaki adatok

Robbanásbiztonsági adatok:
Tanúsítvány:BKI 08 ATEX 022 X
Védelmi jel:DT9100 B
II (1) 2G Ex ia IIC T5 (-20 °C < Ta < +60 °C)
DT9100 I4
II (1) 2G Ex ia IIC T6 (-20 °C < Ta < +60 °C)
Kijelző:
Kijelző:4 digites LCD, 25,4 mm karaktermagasság
Időkijelzés:ÓÓ : PP
Tartomány:00:00 - 23:59
Hiba:tipikusan ±1 perc / év (0 °C < Ta < 40 °C)
Kijelzőfrissítési idő:1 sec.
Kimeneti jellemzők:
Kimenet:2 db kapcsolókimenet
Kimenet típusa:passzív kapcsolótranzisztor
Terhelhetőség:10 V, 16 mA max. (Ex biztonsági adat!)
Kezelőszervek:
Kezelőszervek:3 db előlapi nyomógomb
Tápellátás:
Tápellátás:gyújtószikramentes 4-20 mA áramhurok (DT9100 I4)
gyújtószikramentes 4,5 V elem (DT9100 B)
Visszakapcsolási idő:min. 60 perc
Környezeti feltételek:
Működési hőmérséklet-tartomány:-20 - +60 °C
Relatív légnedvesség:90% (max., nem lecsapódó)
Telepítés helye:robbanásveszélyes terület (zóna 1, zóna 2), biztonságos terület
Elektromágneses kompatibilitás (EMC)
MSZ EN 61326 szerint:
Zavartűrés:ipari környezet
Zavarkibocsátás:1. csoport, B osztály
Általános adatok:
Kivitel:polikarbonát-doboz, beépíthető terepi vagy táblaműszerként
Villamos csatlakozás:IP 65 tömszelencén át, rugós, önzáró csatlakozók
Csatlakozó vezeték keresztmetszete:0,25-1,5 mm2
Méret:fali kivitel: 167 × 111 × 71 mm (szélesség × magasság × mélység)
műszertábla kivitel: 167 × 87 × 95 mm (szélesség × magasság × mélység)
Tömeg:0,5 kg
Védettség:IP 65
További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja!

Letöltések

Termék szórólapKezelési útmutató DT9100 I4Kezelési útmutató DT9100 BATEX tanúsítvány

Alkalmazástechnikai ábrák

DT9100 B Gyújtószikramentes órák alkalmazástechnikai ábra

DT9100 I4 Gyújtószikramentes órák alkalmazástechnikai ábra
