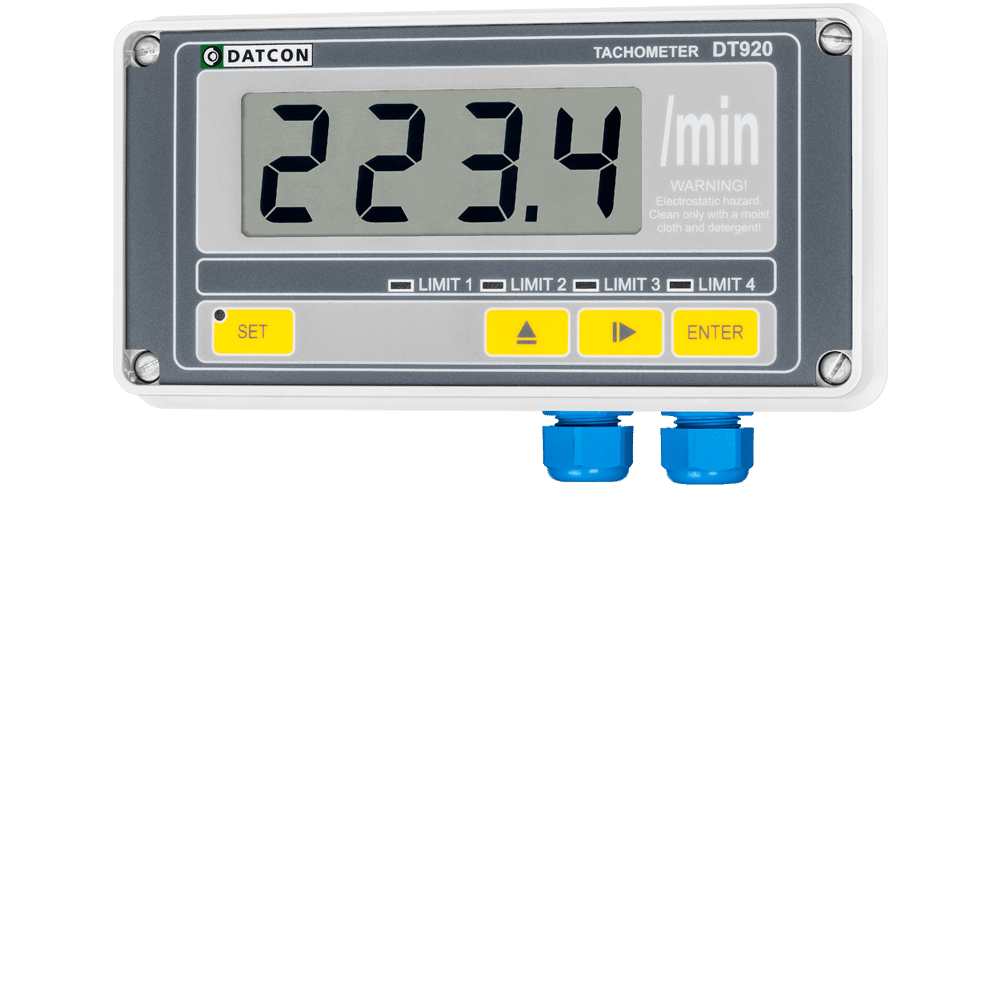

A DT920 gyújtószikramentes fordulatszámmérő a bemenetére csatlakoztatott jeladó segítségével méri, és nagy méretű kijelzőjén megjeleníti a fordulatszámot. A készülék gyújtószikramentes, üzemeltethető a zóna 1, zóna 2 besorolású robbanásveszélyes térben. Bemenetére többféle jeladó csatlakoztatható: NAMUR, kapcsolótranzisztor, kontaktus.
A készülék rendelkezhet 4-20 mA-es távadókimenettel.
A kimenet skálázható: a 20 mA tetszőleges fordulatszámértékhez rendelhető hozzá. A kimenet felhasználható jelfeldolgozásra vagy másodkijelző működtetésére. A digitális kimenetek (max. 4 db) felhasználhatók határértékjelzésre, de egyszerű fordulatszám-szabályozás is megvalósítható segítségükkel.
Egy ötödik digitális kimenet, impulzusismétlő kimenetként működik, a bejövő impulzust adja tovább ellenőrzés, figyelés céljából.
Valamennyi digitális kimenet galvanikusan leválasztott.
A paraméterek: jeladótárcsa fogszáma, áttétel, határértékek, 4-20 mA skálázása az előlapi tasztatúrán keresztül beállítható.
A készülék IP 65 védettségű, poros, nedves környezetben is üzemeltethető. Az ütésálló polikarbonát doboz felszerelhető falra, csővezetékre, de alkalmazható táblaműszerként is.
| Biztonsági adatok: | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A készülék bemeneti, kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével. | |||||||||||
| Szennyezettségi fokozat: | 2 | ||||||||||
| Mérési kategória: | II | ||||||||||
| Robbanásbiztonsági adatok: | |||||||||||
| Tanúsítvány: | BKI 15 ATEX 0036 X | ||||||||||
| Védelmi jel: |  II 2G Ex ia IIC T4 Gb (-20 °C | ||||||||||
| Gyújtószikramentességre vonatkozó biztonsági adatok: | |||||||||||
| Uo [V] | Io [mA] | Po [mW] | Co [uF] | Lo [mH] | Ui [V] | Ii [mA] | Pi [W] | Ci [uF] | Li [mH] | ||
| Tápellátás: | -- | -- | -- | -- | -- | 22,4 | 91 | 2,1 | 0 | 0,73 | |
| NAMUR bemenet: | 8,61 | 8,72 | 37,5 | 5 | 100 | -- | -- | -- | -- | -- | |
| Digitális kimenetek: | 5 | 1,35 | 1,6 | 0 | 0 | 30 | 35 | 0,2 | 0 | 0 | |
| Analóg kimenetek: | 8,61 | 49,7 | 107 | 5 | 10 | -- | -- | -- | -- | -- | |
| Bemeneti jellemzők: | |||||||||||
| Digitális bemenetek: | |||||||||||
| Bemenet: | NAMUR (DIN 19234) / kontaktus, kapcsolótranzisztor csatlakoztatására |
||||||||||
| Üresjárási feszültség / belső ellenállás: | 8,2 V / 1 kohm | ||||||||||
| Frekvenciatartomány: | 0,3-5000 Hz | ||||||||||
| Kimeneti jellemzők: Analóg kimenet: |
|||||||||||
| Kimeneti jel: | egyenáram | ||||||||||
| Tartomány: | 4-20 mA | ||||||||||
| Túlvezérelhetőség: | 10% | ||||||||||
| Túlfeszültség-védelem: | 8,6 V (határoló) | ||||||||||
| Túláramvédelem: | 50 mA (határoló) | ||||||||||
| A kimeneti jel hibája: | 0,5% (max.) | ||||||||||
| Hőmérsékletfüggés: | 50 ppm / OC (tipikusan) | ||||||||||
| Tápfeszültségfüggés: | elhanyagolható | ||||||||||
| Terhelésfüggés: | elhanyagolható | ||||||||||
| Digitális kimenetek: | |||||||||||
| Kimenet: | 4 db passzív kapcsolótranzisztor | ||||||||||
| Terhelhetőség: | 30 V, 35 mA, 200 mW | ||||||||||
| Kijelzés / kezelőszervek: | |||||||||||
| Kijelző: | 4 digit, 7 szegmenses LCD, 25 mm karaktermagassággal | ||||||||||
| Kijelzési tartomány: | 0,000-9999 | ||||||||||
| Pontosság: | ±1 digit | ||||||||||
| Indikátorok: | 4 db LED, határérték-kijelzésre | ||||||||||
| Kezelőszervek: | 4 db nyomógomb | ||||||||||
| Tápellátás: | |||||||||||
| Tápfeszültség: | 18 VDC (gyújtószikramentes) | ||||||||||
| Tápáram: | 70 mA | ||||||||||
| Fogyasztás: | 1,4 W (max.) | ||||||||||
| Környezeti feltételek: | |||||||||||
| Működési hőmérséklet-tartomány: | -20 - +60°C | ||||||||||
| Relatív légnedvesség: | 90% (max., nem lecsapódó) | ||||||||||
| Telepítés helye: | robbanásveszélyes tér | ||||||||||
| Elektromágneses kompatibilitás (EMC): MSZ EN 61326-1 szerint: |
|||||||||||
| Zavartűrés: | ipari környezet | ||||||||||
| Zavarkibocsátás: | 1. csoport, B osztály | ||||||||||
| Általános adatok: | |||||||||||
| Kivitel: | polikarbonát doboz, beépíthető táblaműszerként is | ||||||||||
| Csatlakozás: | kábelbevezetés tömszelencén keresztül, csavarszorításos csatlakozósor | ||||||||||
| Csatlakozó vezeték keresztmetszete: | 0,25-1,5 mm2 | ||||||||||
| Méret: | 167 × 87 × 95 mm (szélesség × magasság × mélység) | ||||||||||
| Tömeg: | 0,8 kg | ||||||||||
| Védettség: | IP 65 | ||||||||||
| További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja! | |||||||||||
