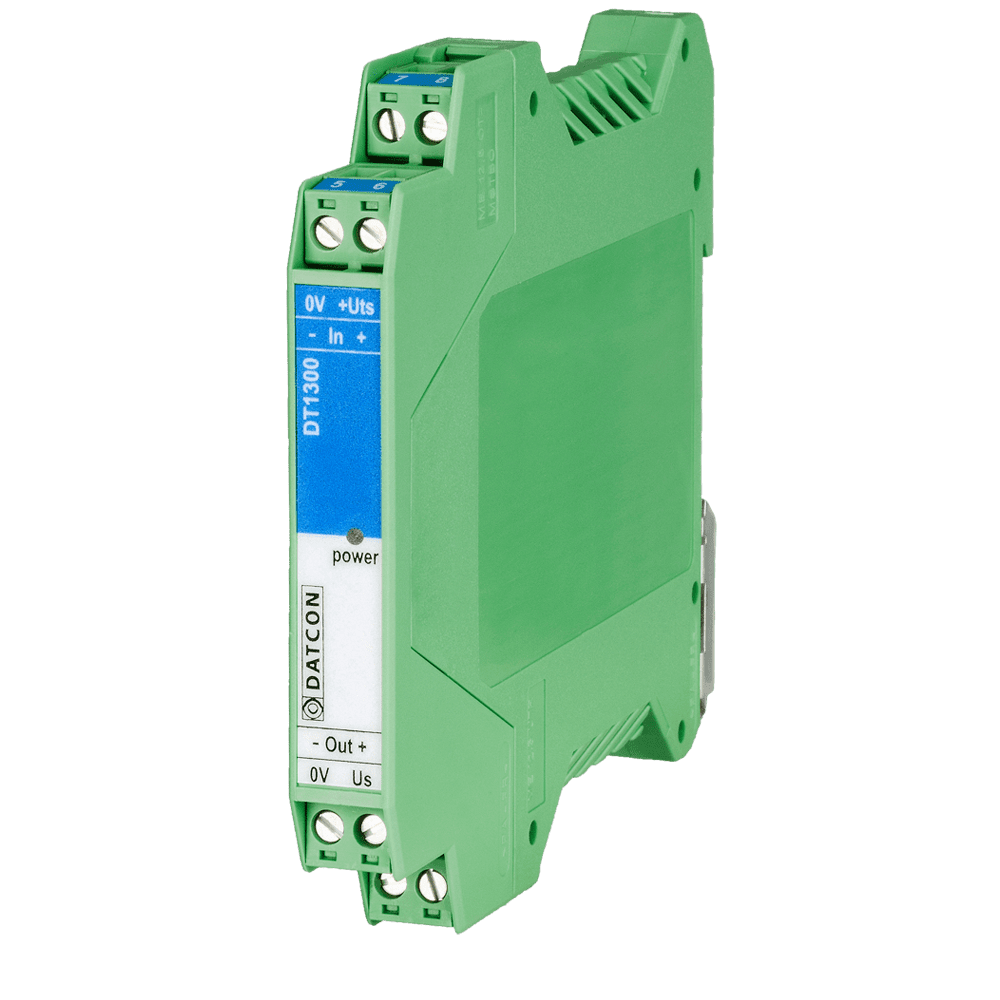

DT1300 Gyújtószikramentes leválasztó / tápegység

Jellemzők

  • 0-20 mA / 4-20 mA / 0-10 V bemenetek
  • 0-20 mA / 4-20 mA / 0-10 V kimenetek
  • 17 VDC / 18 VDC távadó-tápellátás
  • nemlinearitás: < 0,01%
  • hőmérsékletfüggés: < 50 ppm / °C
  • 19-29 VDC tápfeszültség-tartomány
  • 12,5 mm széles, TS-35 sínre pattintható kivitel
  • 18 különböző típus

Típustáblázat

DT1300 gyújtószikramentes leválasztó / tápegységek típustáblázat

Termékleírás

A DT1300 … gyújtószikramentes leválasztó / tápegységek a zóna 0, zóna 1 besorolású robbanásveszélyes térben működő távadók, és a biztonságos térben működő jelfeldolgozó egységek közötti jelátvitelt biztosítják, galvanikusan elválasztva egymástól a bemenetet, a kimenetet és a tápellátást. A gyújtószikramentes bemenet lehet 0-20 mA, 4-20 mA, 0-10 V, a kimenet 0-20 mA, 4-20 mA, 0-10 V. A leválasztók kétféle (17 VDC, vagy 18 VDC) távadó-tápellátással rendelhetők.
A két típus biztonsági adatai jelentősen eltérnek, így rugalmasan illeszthetők a különféle távadókhoz.
A leválasztók átviteli jellemzői kiemelkedően jók, a nemlinearitás < 0,01%, a hőmérsékletfüggés < 50 ppm / °C.
A tápfeszültség-tartomány 19-29 VDC, így a készülékek nem érzékenyek a tápfeszültség változására.

Műszaki adatok

Biztonsági adatok:
A készülék bemeneti, kimeneti csatlakozó pontjai és a tápfeszültség csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1 előírásainak az alábbiak figyelembevételével.
Szennyezettségi fokozat:2
Mérési kategória:II
Robbanásbiztonsági adatok:
Tanúsítvány:BKI 14 ATEX 0013
Védelmi jel: II (1)G [Ex ia Ga] IIC / IIB (-20 °C < Ta < +50 °C)
II (1)D [Ex ia Da] IIIC (-20 °C < Ta < +50 °C)
Gyújtószikramentességre vonatkozó biztonsági adatok:
IICIICIIBIIB
Típus:Uo [V]Io [mA]Po [mW]Co [nF]Lo [mH]Co [nF]Lo [mH]
DT1300 ...1826956208836806
DT1300 ...1721160850165110005
Um:250 Veff
Bemeneti jellemzők:
Bemeneti jel:egyenáram vagy egyenfeszültség
Tartományok:lásd a típustáblázatot
Bemeneti ellenállás (árambemenet):68 ohm
Bemeneti ellenállás (feszültségbemenet):1 Mohm
Túlvezérelhetőség:5%
Távadó-tápfeszültség:
Távadó-tápfeszültség, DT1300 ...18:17,5 VDC (20 mA terhelésnél)
Távadó-tápfeszültség, DT1300 ...17:16,5 VDC (20 mA terhelésnél)
Kimeneti jellemzők:
Kimeneti jel:egyenáram vagy egyenfeszültség
Tartományok:lásd a típustáblázatot
Lezáróellenállás (áramkimenet):800 ohm (max.), 17,5 V távadótáp esetén
600 ohm (max.), 16,5 V távadótáp esetén
Kimeneti ellenállás (feszültségkimenet):500 ohm
Kimeneti jel hibája:0,05% (max.)
Nemlinearitás:0,01% (max.)
Hőmérsékletfüggés:50 ppm / °C (max.)
Tápfeszültségfüggés:elhanyagolható
Válaszidő:10 ms (10-90%)
Galvanikus elválasztás:
Üzemi elválasztási feszültség:250 Veff (a bemenet, a kimenet és a tápfeszültségkapcsok között)
Vizsgálati feszültség:2500 VDC
Tápellátás:
Tápfeszültség:19-29 VDC
Fogyasztás:2,2 W
Környezeti feltételek:
Működési hőmérséklet-tartomány:-20 - +50 °C
Relatív légnedvesség:90% (max., nem lecsapódó)
Telepítés helye:biztonságos tér
Telepítés:5 mm-es légközzel, függőleges helyzetben
Elektromágneses kompatibilitás (EMC)
MSZ EN 61326-1 szerint:
Zavartűrés:ipari környezet
Zavarkibocsátás:1. csoport, B osztály
Általános adatok:
Kivitel:TS-35 sínre pattintható sorkapocsdoboz, anyaga: poliamid PA6.6
Csatlakozás:csavarszorításos kötés
Csatlakozó vezeték keresztmetszet:0,25-1,5 mm2 (max.)
Méret:12,5 × 99 × 115 mm (szélesség × magasság × mélység)
Tömeg:0,15 kg
Védettség:IP 20
További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja!

Letöltések

Termék szórólapKezelési útmutatóATEX tanúsítvány

Alkalmazástechnikai ábra

DT1300 gyújtószikramentes leválasztó / tápegységek-alkalmazástechnikai ábra
