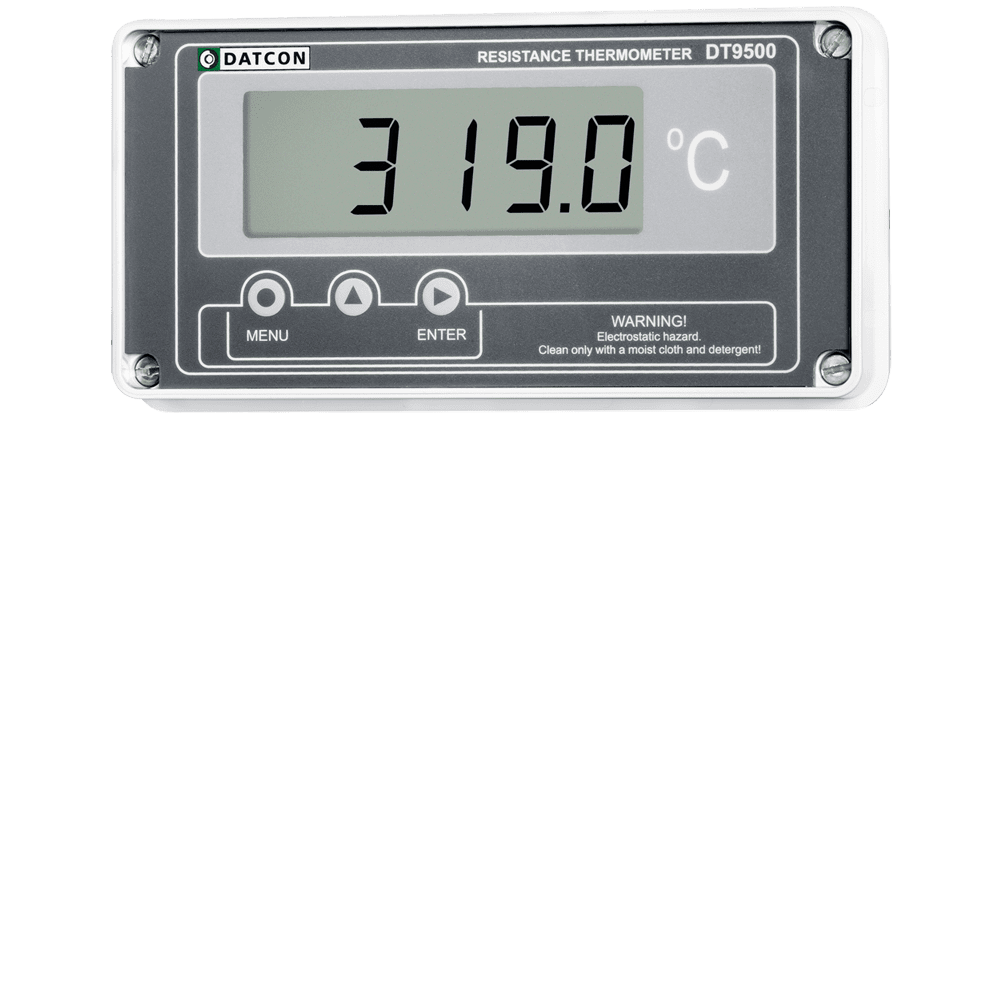

DT9500 N Hőmérsékletmérő / távadó

Jellemzők

  • Pt 100 bemenet, 3 / 4 vezetékes mérés
  • 0,1 °C érzékenység / -200… +600 °C
  • 0,03% pontosság
  • 4-20 mA-es, kétvezetékes távadó
  • kalibrálható
  • 2 galvanikusan leválasztott határérték-kimenet, min. / max. érték figyelésére
  • nagy méretű (20,5 mm) LCD kijelző
  • 12-30 VDC huroktáplálású kivitel
  • 230 VAC tápellátású kivitel: DT9500 N PS
  • IP 65 védettség

Termékleírás

A DT9500 N / DT9500 N PS hőmérsékletmérő / távadók a bemenetükre csatlakoztatott Pt100 mérőérzékelő által érzékelt hőmérsékletet LCD kijelzőjükön megjelenítik, és a mért hőmérséklettel arányos 4-20 mA-es áramot szolgáltatnak.
A DT9500 N típus passzív kétvezetékes távadó, tápellátásukat a 4-20 mA-es hurokból nyerik, a DT9500 N PS típus 230 VAC tápellátású, 4-20 mA-es kimenete aktív. A kimeneti áramtartomány tetszőleges hőmérséklet-tartományhoz hozzárendelhető. A készülékek két – galvanikusan leválasztott – tranzisztorkimenettel rendelkeznek, határérték-túllépés jelzésére vagy egyszerű szabályozási feladatok ellátására.
A DT9500 N / DT9500 N PS készülékek terepi kivitelük révén, közvetlenül a folyamat helyszínén telepíthetők, a 20 mm-es karaktermagasságú LCD kijelző nagy távolságból is jól leolvasható. Az előlapi nyomógombokkal, egyszerű menürendszer segítségével könnyen beállíthatók a működési paraméterek: kimenet skálázása, 3 / 4 vezetékes üzemmód, kijelzési gyakoriság, bemeneti jel szűrése, határértékek és határérték-üzemmódok, min. / max. értékek törlése, stb.
Kalibrált érzékelő alkalmazása esetén lehetőség van a kalibrációs értékek bevitelére. A beállításokat kétszintű jelszó védi az illetéktelen beavatkozástól.
A DT9500 N, DT9500 N PS hőmérsékletmérő / távadók IP 65-ös védelemmel rendelkeznek. Terepi készülékként és táblaműszerként egyaránt használhatók.

Műszaki leírás

Biztonsági adatok:
A DT9500 N PS készülék tápfeszültség-, bemeneti és kimeneti csatlakozási pontjai egymástól elválasztottak, az elválasztás eleget tesz az MSZ EN 61010-1:2011 szabvány előírásainak az alábbiak figyelembevételével.
Szennyezettségi fokozat:2
Mérési kategória:III
Telepítési túláramvédelem:4 A
Bemeneti jellemzők:
Bemeneti jel:a Pt 100 érzékelő ellenállása
Mérési tartomány:-200 °C-+600 °C
Mérőáram:kb. 800 uA
Érzékelőcsatlakozás:3 / 4 vezetékes
Vezeték ellenállása:< 50 ohm (-200-+400 °C),< 10 ohm (400-600 °C)
Mintavétel:15 mérés / sec
Átlagolt minták száma:1; 2; 4; 8; 16; 32 (beállítható)
Pontosság:< 0,3 °C (-200-+400 °C), < 0,4 °C (400-600 °C)
Érzékelőkalibrációs értékek magadása:3 tetszőleges hőmérsékleten, ±2 ohm
Kijelzés / kezelőszervek:
Kijelzés:4,5 digit, negatív előjel, tizedespont, mnemonikus üzenetek
Kijelző:LCD, 20,5 mm karaktermagasággal
A kijelzőfrissítési idő:0,1; 0,3; 0,5; 1,0; 2,0 sec (beállítható)
Kezelőszervek:3 db előlapi nyomógomb
Tápellátás:
Tápellátás:12-30 V, polaritásvédelemmel
230 VAC (DT9500 N PS)
Kimeneti jellemzők:
Analóg kimenet:
Kimenet:4–20 mA, tetszőleges hőmérséklet-tartományhoz hozzárendelhető
Túlvezérelhetőség:21 mA
Pontosság:0,01% (23 °C ±2 °C), 0,15% (-20-+60 °C)
Határérték-kimenet:
Kimenetek száma:2
Kimenet típusa:galvanikusan elválasztott, passzív kapcsolótranzisztor
Terhelhetőség:30 V, 30 mA max.
Frissítési idő:azonos a kijelző frissítési idejével
Hiszterézis tartománya:0-±999
Környezeti feltételek:
Működési hőmérséklet-tartomány:-20-+60 °C
Relatív légnedvesség:90% (max., nem lecsapódó)
Telepítés helye:terep / műszerszekrény
Elektromágneses kompatibilitás (EMC)
MSZ EN 61326-1 szerint:
Zavartűrés:ipari környezet
Zavarkibocsátás:1. csoport, B osztály
Általános adatok:
Kivitel: polikarbonát-doboz,
beépíthető táblaműszerként is
Csatlakozás:kábelbevezetés tömszelencén keresztül, belső rugós önzáró csatlakozósor
Csatlakozó vezeték keresztmetszete:0,25-1,5 mm2 (max.)
Méret:160 × 80 × 90 mm
(szélesség × magasság × mélység)
Tömeg:0,5 kg
Védettség:IP 65
További műszaki adatok a kezelési útmutatóban. A gyártó egyes műszaki adatok változtatásának jogát fenntartja!

Letöltések

Termék szórólapDT9500N Kezelési útmutatóDT9500N PS Kezelési útmutató

Alkalmazástechnikai ábra

DT9500 N

DT9500 N hőmérsékletmérő / távadó-alkalmazástechnikai ábra



DT9500 N PS

DT9500 N PS hőmérsékletmérő / távadó-alkalmazástechnikai ábra
